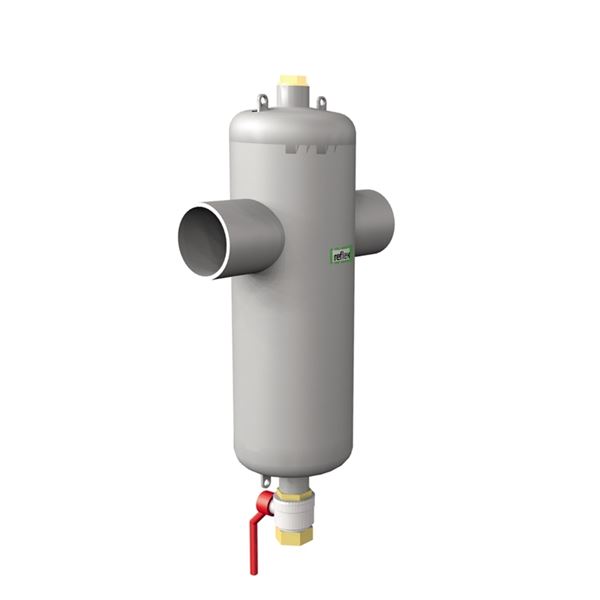

Lianerotin teräs. Saatavilla lisävarusteena magneetilla AT8040MI
| Mitta-alue (DN) | 50 - 300 |
|---|---|
| PN | 10 |
| Lämpötila (°C) | 0 - 110 |
| Materiaali pääosin | Teräs |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Liitäntä 1 -erittely | Liitäntä 2 - erittely |
|---|---|---|---|---|---|---|
| AT 8040-50 | Hiukkasten erottelu | 50 | 10 | 0 - 110 | DN50-Dy 60,3mm | DN50-Dy 60,3mm |
| AT 8040-65 | Hiukkasten erottelu | 65 | 10 | 0 - 110 | DN65-Dy 76,1mm | DN65-Dy 76,1mm |
| AT 8040-80 | Hiukkasten erottelu | 80 | 10 | 0 - 110 | DN80-Dy 88,9mm | DN80-Dy 88,9mm |
| AT 8040-100 | Hiukkasten erottelu | 100 | 10 | 0 - 110 | DN100-Dy 114,3mm | DN100-Dy 114,3mm |
| AT 8040-125 | Hiukkasten erottelu | 125 | 10 | 0 - 110 | DN125-Dy 139,7mm | DN125-Dy 139,7mm |
| AT 8040-150 | Hiukkasten erottelu | 150 | 10 | 0 - 110 | DN150-Dy 168,3mm | DN150-Dy 168,3mm |
| AT 8040-200 | Hiukkasten erottelu | 200 | 10 | 0 - 110 | DN200-Dy 219,1mm | DN200-Dy 219,1mm |
| AT 8040-250 | Hiukkasten erottelu | 250 | 10 | 0 - 110 | DN250-Dy 273mm | DN250-Dy 273mm |
| AT 8040-300 | Hiukkasten erottelu | 300 | 10 | 0 - 110 | DN300-Dy 323,9mm | DN300-Dy 323,9mm |
Exdirt D, tehokkaaseen magneettisten ja ei-magneettisten hiukkasten sekä lietteen erottamiseen lämmitys- ja jäähdytysjärjestelmissä, joissa nesteenä on vesi. Voidaan asentaa myös järjestelmiin, joissa on veden ja glykoolin tai veden ja etanolin seoksia, kuitenkin enintään 50 %:n pitoisuuteen asti. Ei sovellu järjestelmiin, joissa on veden ja suolojen seoksia.
PMB.222 Lietteenerottimet
AFS 2023:5, PED 2014/68/EU
Tuoteseloste: Vältetty
Tuote BVB ID: 110737
SundaHus: A

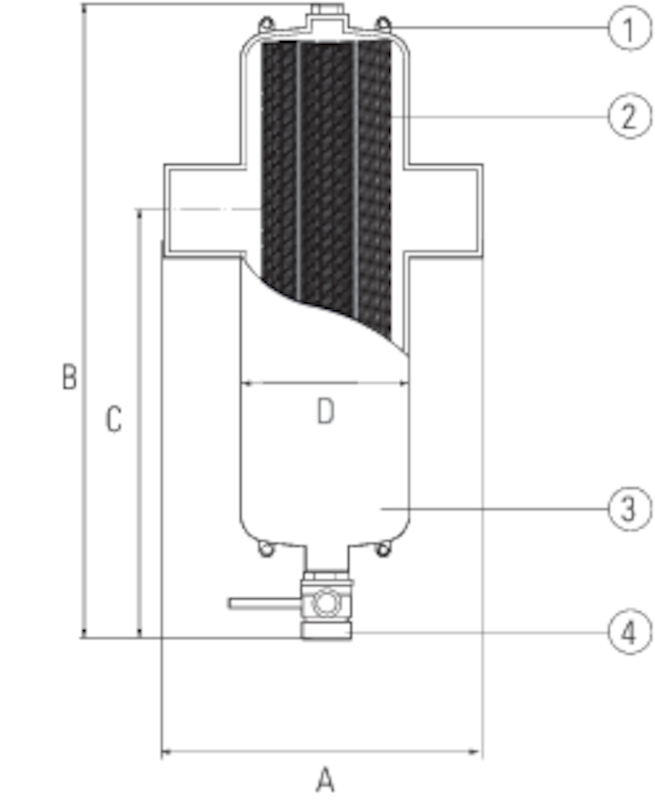

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Nostosilmukat asennuksen helpottamiseksi. | Teräs |
| 2 | Erotin on suunniteltu poistamaan hiukkaset, joiden vähimmäiskoko on 5 μm. | Muut |
| 3 | Laipallinen puhdistusluukku | Teräs |
| 4 | Pesä | Muut |
| 5 | Palloventtiili |
Mitta-alue (DN): 50 - 300
| DN | A | B | C | D | Nettopaino (kg) |
|---|---|---|---|---|---|
| 50 | 260 | 521 | 370 | 132 | 3 |
| 65 | 260 | 521 | 370 | 132 | 3 |
| 80 | 370 | 636 | 370 | 206 | 9 |
| 100 | 370 | 636 | 370 | 206 | 9 |
| 125 | 525 | 811 | 430 | 354 | 22 |
| 150 | 525 | 811 | 430 | 354 | 24 |
| 200 | 650 | 1021 | 430 | 409 | 44 |
| 250 | 750 | 1324 | 500 | 480 | 70 |
| 300 | 850 | 1535 | 500 | 634 | 112 |
Lianelierotin Exdirt poistaa tehokkaasti lietteen ja hiukkaset lämmitys- ja jäähdytysjärjestelmistä, joissa ne kulkeutuvat järjestelmänesteen mukana. Jotta nämä epäpuhtaudet voidaan erottaa nesteestä mahdollisimman tehokkaasti, erotinkotelo on suuri suhteessa liitäntämittoihin. Kun neste kulkee erotinkotelon läpi, virtausnopeus hidastuu. Tämä alentunut virtausnopeus mahdollistaa lian ja hiukkasten optimaalisen erottumisen, kun ne kulkevat erityisen verkkorakenteen läpi. Näin epäpuhtaudet pääsevät erottautumaan nesteestä, laskeutumaan alaspäin ja kerääntymään kotelon pohjalle. Magneettielementin ansiosta myös magneettiset hiukkaset tarttuvat erottimeen.
Materiaali pääosin: Teräs
Saapuvat materiaalit: Teräs
Lämpötila (°C): 0 - 110
PN: 10
Liitäntä: ISO-hitsi/hitsi
ETIM-luokitus: EC010260 - Ilman/lian erotin keskuslämmitys-/jäähdytysjärjestelmää varten
Tuotteen väri: RAL 7040 - Ikkunanharmaa
Mahdollinen asennusasento: Vaakasuora
Partikkelierotin asennetaan lämmitys- ja jäähdytysjärjestelmien paluulinjaan ennen tärkeitä komponentteja, kuten lämmönvaihtimia, kattiloita ja jäähdytyskoneita. Se estää lietteen ja hiukkasten kulkeutumisen nesteen mukana ja niiden kertymisen järjestelmän osiin. Lianerotin tulee tarkastaa säännöllisesti ja puhdistaa tarvittaessa.
