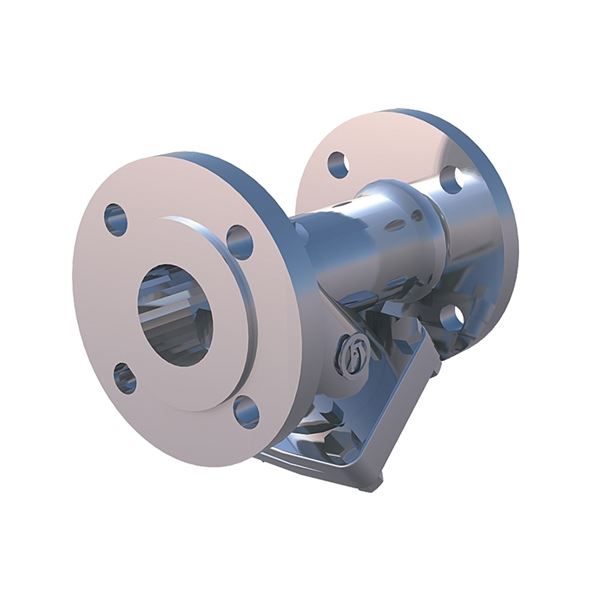

Mudanerotin haponkestävää terästä laipoin. Suodatinelementti haponkestävää terästä. Silmäkoko 0,6-1,2 mm. Saatavana myös muita silmäkokoja. PN 40 (DN 15-50), PN 16 (DN 65-250). Jäähdytysjärjestelmiin, merivedelle, aggressiivisille nesteille ja kaasuille.
| Mitta-alue (DN) | 15 - 250 |
|---|---|
| PN | 16 - 40 |
| Lämpötila (°C) | -10 - 400 |
| Materiaali pääosin | Ruostumaton teräs |
| AT-numero | Suoritus | DN | PN | Sihdin reikäkoko (mm) | Lukumäärä |
|---|---|---|---|---|---|
| AT 4046A15 | Standardi | 15 | 40 | 0.6 | |
| AT 4046A25 | Standardi | 25 | 40 | 0.8 | |
| AT 4046A40 | Standardi | 40 | 40 | 0.8 | |
| AT 4046A50 | Standardi | 50 | 40 | 0.8 | |
| AT 4046A65 | Standardi | 65 | 16 | 0.8 | |
| AT 4046A80 | Standardi | 80 | 16 | 1.2 | |
| AT 4046A100 | Standardi | 100 | 16 | 1.2 | |
| AT 4046A125ATSE | Standardi | 125 | 16 | 1.2 | |
| AT 4046A150 | Standardi | 150 | 16 | 1.2 | |
| AT 4046A200 | Standardi | 200 | 16 | 1.2 | |
| AT 4046A250 | Standardi | 250 | 16 | 1.2 | |
| AT 4046A65PN40 |
Kylmäaineiden, meriveden, aggressiivisten nesteiden ja kaasujen mekaaninen puhdistus.
PMB.211 Siivilät
PED 2014/68/EU, AFS 2016:1
Tuote on CE-merkitty
Tuoteseloste: Hyväksytty
Tuote BVB ID: 46352
SundaHus: A

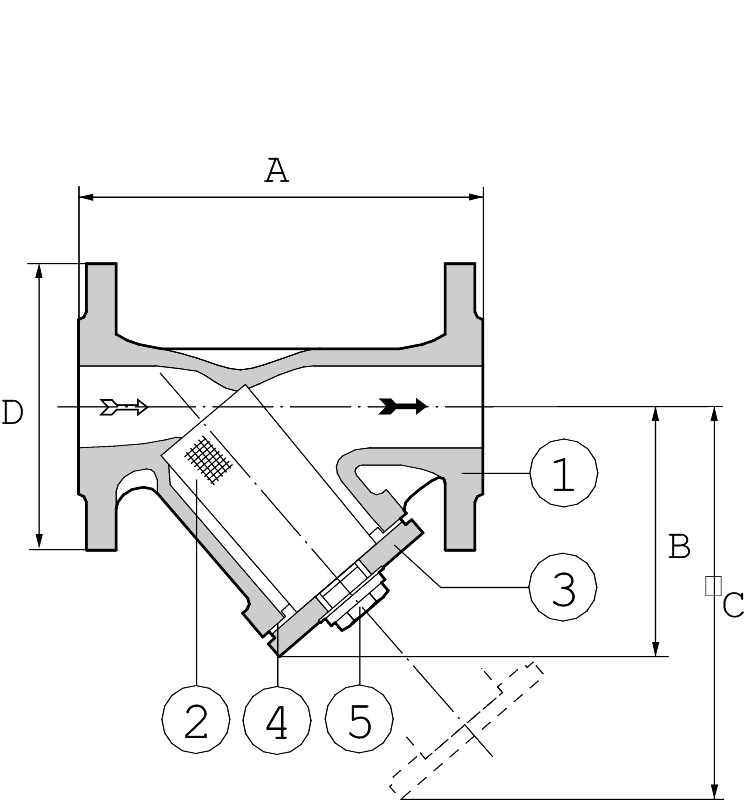

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Pesä | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 2 | Suodatinelementti | Haponkestävä ruostumaton teräs AISI 316 (1.4401) |
| 3 | Kansi | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 4 | Kansitiiviste | Grafiitti |
| 5 | Puhdistustulppa | Haponkestävä ruostumaton teräs AISI 316 (1.4401) |
Mitta-alue (DN): 15 - 250
Poistaa läpivirtaavasta väliaineesta tehokkaasti silmäkokoa suuremman epäpuhtaudet.
Materiaali pääosin: Ruostumaton teräs
Päämateriaalin koodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M)
Saapuvat materiaalit: Ruostumaton teräs, Muut
Sisältyvä materiaalikoodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M)
Lämpötila (°C): -10 - 400
PN: 16 - 40
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC010151 - Y-suodatin
BK04-koodi: 20704 Suodattimet
MagiCAD linkki: https://redir.magicad.cloud/product/59b4fadf-dc08-4844-9112-55ae52f45553
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Asennetaan ensisijaisesti vaakasuoraan kansi alaspäin. Näin taataan mudanerottimen paras mahdollinen toiminta ja suodatinelementti on helppo puhdistaa. Huomioi virtauksen suunta. Puhdistuksen helpottamisesksi voidaan puhdistustulpan tilalle asentaa palloventtiili , esim. AT 3535.
