Mudanerottimeksi jäähdytysaineille, hapoille, suolaliuoksille, liuottimille,alkoholille ja petrolituotteille.
| Mitta-alue (DN) | 15 - 50 |
|---|---|
| PN | 40 |
| Lämpötila (°C) | -30 - 230 |
| Materiaali pääosin | Ruostumaton teräs |
| AT-numero | DN | PN | Sihdin reikäkoko (mm) | Lukumäärä |
|---|---|---|---|---|
| AT 4009A15 | 15 | 40 | 1 | |
| AT 4009A20 | 20 | 40 | 1 | |
| AT 4009A25 | 25 | 40 | 1 | |
| AT 4009A40 | 40 | 40 | 1 | |
| AT 4009A50 | 50 | 40 | 1 |
Mudanerottimeksi jäähdytysaineille, hapoille, suolaliuoksille, liuottimille, alkoholille ja petrolituotteille.
PMB.211 Siivilät
PED 2014/68/EU, AFS 2016:1
Tuote on CE-merkitty
Tuoteseloste: Hyväksytty
Tuote BVB ID: 121494
SundaHus: A

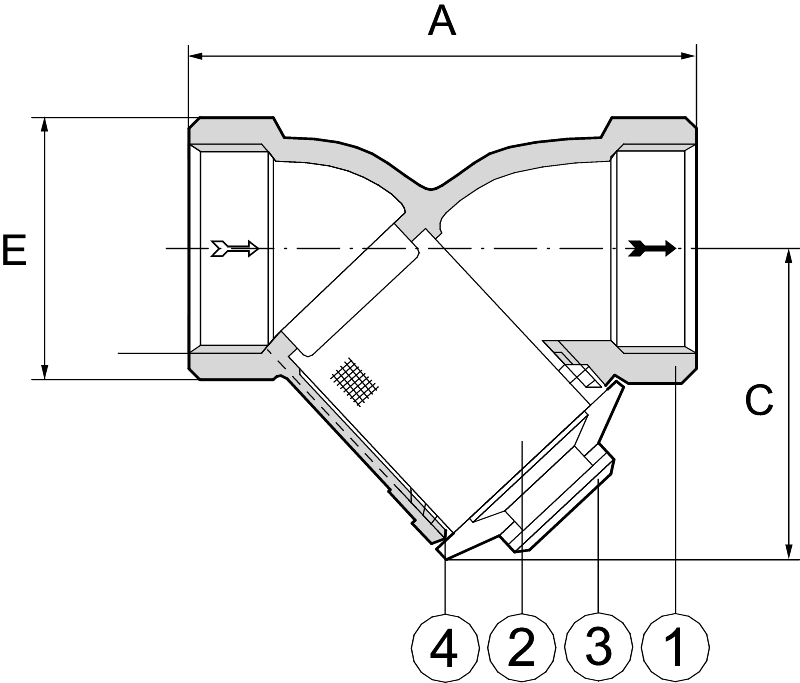

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Suodatinkotelo | Haponkestävä ruostumaton teräs 316 (1.4408) |
| 2 | Suodatinelementti | Haponkestävä ruostumaton teräs 316 (1.4401) |
| 3 | Kannen tiiviste | PTFE (polytetrafluorieteeni) |
| 4 | Kansi | Haponkestävä ruostumaton teräs 316 (1.4408) |
Mitta-alue (DN): 15 - 50
Pysäyttää tehokkaasti läpivirtaavassa väliaineessa olevat suodatinelementin silmäkokoa suuremman partikkelit.
Materiaali pääosin: Ruostumaton teräs
Päämateriaalin koodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M)
Saapuvat materiaalit: Ruostumaton teräs
Sisältyvä materiaalikoodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M)
Lämpötila (°C): -30 - 230
PN: 40
Liitäntä: Sisäkierre ISO 7/1 (BSPT, Kr)
ETIM-luokitus: EC010151 - Y-suodatin
BK04-koodi: 20704 Suodattimet
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Mudanerotin asennetaan putkistoon vaakasuoraan kansi alaspäin. Näin varmistetaan paras toiminta ja helppo suodatinelementin puhdistus. Asennuksessa huomioitava oikea virtaussuunta.
