Kylmän ja lämpimän käyttöveden sekä jäähdytys- ja kylmäainejärjestelmien mekaaniseen puhdistamiseen.
| Mitta-alue (DN) | 10 - 100 |
|---|---|
| PN | 10 |
| Lämpötila (°C) | -20 - 110 |
| Materiaali pääosin | Messinki |
| AT-numero | DN | PN | Sihdin reikäkoko (mm) | Lukumäärä |
|---|---|---|---|---|
| AT 4003A10 | 10 | 10 | 0.4 | |
| AT 4003A25 | 25 | 10 | 0.4 | |
| AT 4003A40 | 40 | 10 | 0.5 | |
| AT 4003A50 | 50 | 10 | 0.5 | |
| AT 4003A65 | 65 | 10 | 0.6 | |
| AT 4003A80 | 80 | 10 | 0.6 | |
| AT 4003A100 | 100 | 10 | 0.6 |
Kylmän ja lämpimän käyttöveden sekä jäähdytys- ja kylmäainejärjestelmien mekaaniseen puhdistamiseen.
PMB.211 Siivilät
AFS 2016:1, 8 paragraf
Tuoteseloste: Vältetty
Tuote BVB ID: 84591
SundaHus: C-
Ilmoitusvelvollisuus
Tavoiteaika: 2024-09-23 11:58

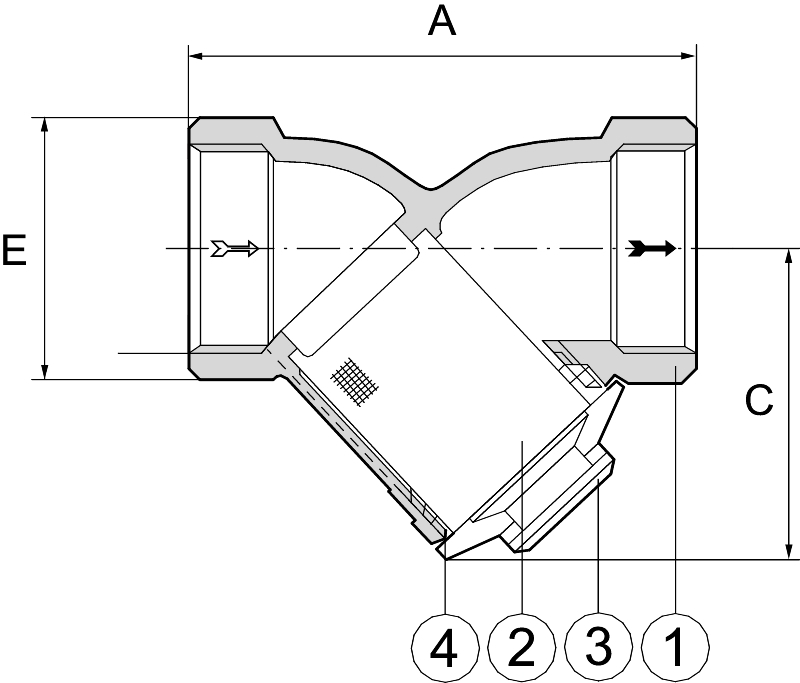

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Pesä | Messinki CuSn5Zn5Pb5-B (CB491K) |
| 2 | Suodatinelementti | Ruostumaton teräs 304 (1.4301) |
| 3 | Kansi | Messinki (CuZn40Pb2) (CW617N) (2.0402) |
| 4 | Kansitiiviste |
Mitta-alue (DN): 10 - 100
Pysäyttää tehokkaasti läpivirtaavassa väliaineessa olevat suodatinelementin silmäkokoa suuremman partikkelit.
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki CuSn5Zn5Pb5-B (CB491K), Messinki (CuZn40Pb2) (CW617N) (2.0402)
Saapuvat materiaalit: Messinki
Sisältyvä materiaalikoodi: Messinki CuSn5Zn5Pb5-B (CB491K), Messinki (CuZn40Pb2) (CW617N) (2.0402)
Lämpötila (°C): -20 - 110
PN: 10
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC010151 - Y-suodatin
BK04-koodi: 20704 Suodattimet

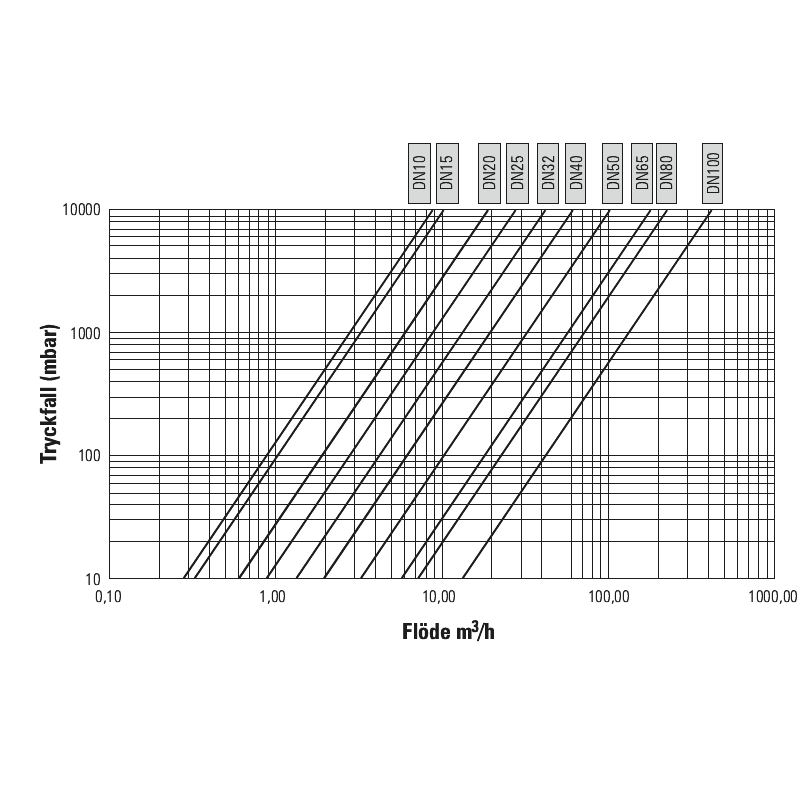

| DN | 10 | 25 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|
| KVS | 3.3 | 9.7 | 26.6 | 35.4 | 67.2 | 96.1 | 149 |
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Mudanerotin asennetaan putkistoon vaakasuoraan kansi alaspäin. Näin varmistetaan paras toiminta ja helppo suodatinelementin puhdistus. Asennuksessa huomioitava oikea virtaussuunta.
