Säänkestävät sähkötoimiset AQ-sarjan moottoritoimilaitteet venttiilin ¼-kierros On/Off-ohjaukseen tai säätöön. Toimilaitteita on saatavana eri sulkuajoilla vääntömomenttialueella 50Nm-10400Nm. Toimilaitteita on saatavana useilla eri käyttöjännitteillä sekä ohjausvaihtoehdoilla.
| Tuotevalikoima | Sähkötoimilaite Bernard Controls AQ 5-100 AT 3941- |
|---|---|
| Suurin vääntömomentti MAST (Nm) | 800 |
| Virtalähde | 3x400VAC |

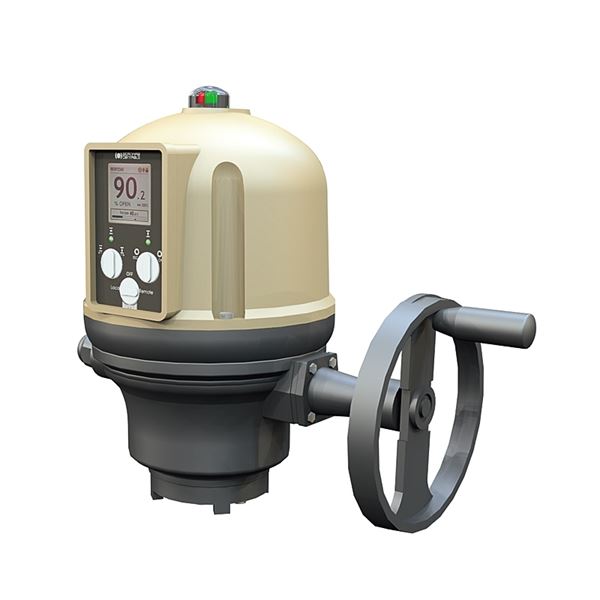

AQ80 Logic Positioner 400V 55s. Class III 800Nm F10/F12
Alkuperämaa: FR Ranska
Tullikoodi: 85014020
Saapumispäivämäärä: 2024-11-22
Nettopaino (kg): 23
Bruttopaino (kg): 23
Mitta A (mm): 316
Mitta B (mm): 440
Mitta C (mm): 361
Lämpötila (°C): -20 - 70
Suoritustapa: Toimilaitteet
Suoritus: Sähköisesti säätö
Korroosiosuojaus: C4 (EN ISO 12944-2)
ISO 5211 -standardin mukainen liitäntä: F10/F12
Vetoholkki: 27x27mm
Suurin vääntömomentti MAST (Nm): 800
Virtalähde: 3x400VAC
Virrankulutus käynnistys (A): 0.75
Virrankulutus käynnissä (A): 0.4
Teho (kW): 0.07
Ohjausaika (s): 55
Liitäntämahdollisuus: Analoginen, Bluetooth, Modbus, Profibus
Sisään-/ulostulosignaali: 0-10V, 0-20mA, 4-20mA, Modbus RTU, Profibus DP, Profinet
Sähkömoottorin erittely: Class C, S4-50% (EN15714-2)
Kaapelin ulostulot: 2*M20
Lämmitysvastus
Näyttö
Manuaalinen ohitus
Rajakytkimet: 2 x mekaaniset kytkimet
Takaisinkytkentäviesti : 0-10V, 0-20mA, 4-20mA, Modbus RTU, Profibus DP, Profinet
| AT-numero | Suurin vääntömomentti MAST (Nm) | Virtalähde | Vetoholkki | Ohjausaika (s) | Lukumäärä |
|---|---|---|---|---|---|
| AT AQ0010FB025L3200E0M | 100 | 230VAC | 19x19mm | 25 | |
| AT AQ0010TA025L3200E0M | 100 | 3x400VAC | 19x19mm | 25 | |
| AT AQ0025FB030L3200E0M | 250 | 230VAC | 19x19mm | 30 | |
| AT AQ0025TA030L3200E0M | 250 | 3x400VAC | 19x19mm | 30 | |
| AT AQ0050FB035L3200E0M | 500 | 230VAC | 27x27mm | 35 | |
| AT AQ0080FB055L3200E0M | 800 | 230VAC | 27x27mm | 55 | |
| AT AQ0080TA055L3200E0M | 800 | 3x400VAC | 27x27mm | 55 |
