Säänkestävät sähkötoimiset AQ-sarjan moottoritoimilaitteet venttiilin ¼-kierros On/Off-ohjaukseen tai säätöön. Toimilaitteita on saatavana eri sulkuajoilla vääntömomenttialueella 50Nm-10400Nm. Toimilaitteita on saatavana useilla eri käyttöjännitteillä sekä ohjausvaihtoehdoilla.
| Tuotevalikoima | Sähkötoimilaite Bernard Controls AQ 5-100 AT 3941- |
|---|---|
| Suurin vääntömomentti MAST (Nm) | 800 |
| Virtalähde | 230VAC |

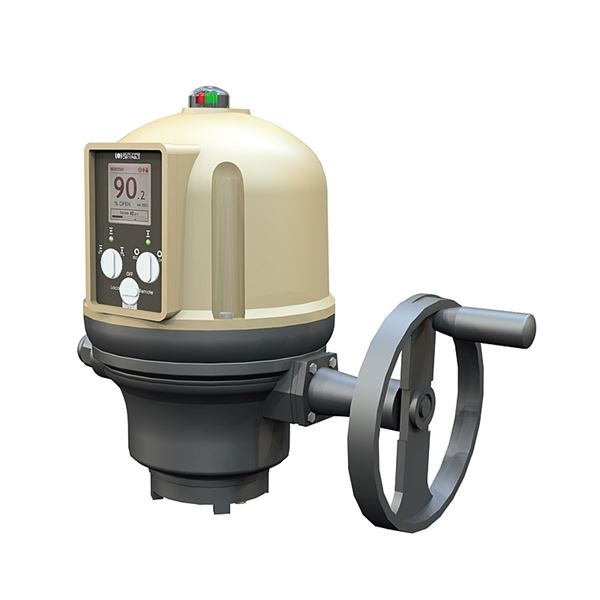

AQ80 Logic Positioner 230V 55s. Class III 800Nm F10/F12
•Moottori 1ph 230V •Class III •Moottorin lämpösuoja 120ºC
•digitaalinen asentoanturi / absoluutti enkooderi•Auki/Kiinni rajatieto tilatietoreleiltä R1/R2
•2kpl mekaanisia rajoitinruuveja •2 kpl säädettäviä momenttikytkimiä •momentti max.800 Nm
•iskun pituus 90° ± 2° •sulkuaika 55s / 90° •käsipyörä •mekaaninen asennonosoitin •kotelointi IP68
•käyttölämpötila -20 °C…+60 ºC •kuivatusvastus 25W
•paikallisohjausyksikkö Logic V2; Paikallisohjauskytkin Auki – 0 – Kiinni,
Valintakytkin Kauko-ohjaus / Paikallisohjaus / Off, Suunnanvaihtokontaktorit,
Ohjausviesti 4 – 20mA/0 – 20mA/0 – 10V/kosketinohjaus (3-piste), Asentoviesti 4 – 20mA/0 – 20mA,
Potentiaalivapaa tilatietorele R3, Potentiaalivapaa hälytysrele RD, Kosketin-/Jänniteohjaus,
Fail safe-ohjaus turva-asentoon (ohjelmoitava), kaapeliläpivienti 3 x M20, tulpattu
•kiinnityslaippa F10/F12 •mekaaninen rakenne itsepitävä
•jauhemaalattu pintamaalaus, väri RAL1014 ja RAL9004
Alkuperämaa: FR Ranska
Tullikoodi: 85014020
Saapumispäivämäärä: 2024-11-22
Nettopaino (kg): 23
Bruttopaino (kg): 23
Mitta A (mm): 316
Mitta B (mm): 440
Mitta C (mm): 361
Lämpötila (°C): -20 - 70
Suoritustapa: Toimilaitteet
Suoritus: Sähköisesti säätö
Korroosiosuojaus: C4 (EN ISO 12944-2)
ISO 5211 -standardin mukainen liitäntä: F10/F12
Vetoholkki: 27x27mm
Suurin vääntömomentti MAST (Nm): 800
Virtalähde: 230VAC
Virrankulutus käynnistys (A): 1.7
Virrankulutus käynnissä (A): 1.2
Teho (kW): 0.06
Ohjausaika (s): 55
Liitäntämahdollisuus: Analoginen, Bluetooth, Modbus, Profibus
Sisään-/ulostulosignaali: 0-10V, 0-20mA, 4-20mA, Modbus RTU, Profibus DP, Profinet
Sähkömoottorin erittely: Class C, S4-50% (EN15714-2)
Kaapelin ulostulot: 2*M20
Lämmitysvastus
Näyttö
Manuaalinen ohitus
Rajakytkimet: 2 x mekaaniset kytkimet
Takaisinkytkentäviesti : 0-10V, 0-20mA, 4-20mA, Modbus RTU, Profibus DP, Profinet
| AT-numero | Suurin vääntömomentti MAST (Nm) | Virtalähde | Vetoholkki | Ohjausaika (s) | Lukumäärä |
|---|---|---|---|---|---|
| AT AQ0010FB025L3200E0M | 100 | 230VAC | 19x19mm | 25 | |
| AT AQ0010TA025L3200E0M | 100 | 3x400VAC | 19x19mm | 25 | |
| AT AQ0025FB030L3200E0M | 250 | 230VAC | 19x19mm | 30 | |
| AT AQ0025TA030L3200E0M | 250 | 3x400VAC | 19x19mm | 30 | |
| AT AQ0050FB035L3200E0M | 500 | 230VAC | 27x27mm | 35 | |
| AT AQ0080FB055L3200E0M | 800 | 230VAC | 27x27mm | 55 | |
| AT AQ0080TA055L3200E0M | 800 | 3x400VAC | 27x27mm | 55 |
