Säänkestävät sähkötoimiset AQ-sarjan moottoritoimilaitteet venttiilin ¼-kierros On/Off-ohjaukseen tai säätöön. Toimilaitteita on saatavana eri sulkuajoilla vääntömomenttialueella 50Nm-10400Nm. Toimilaitteita on saatavana useilla eri käyttöjännitteillä sekä ohjausvaihtoehdoilla.

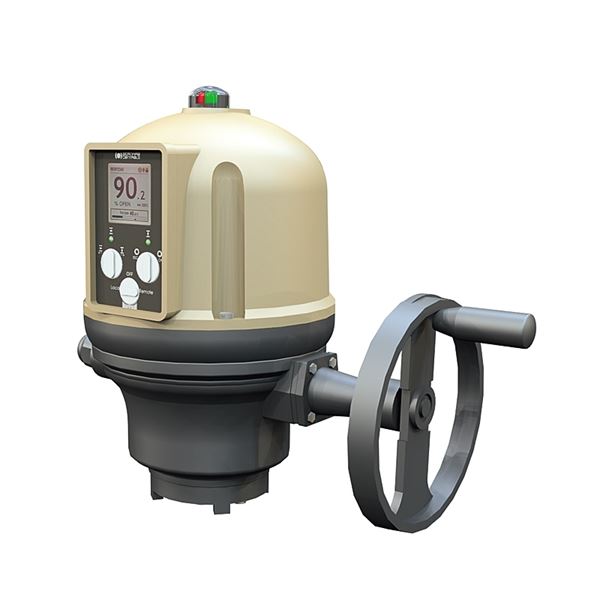

| Tuotevalikoima | Sähkötoimilaite Bernard Controls AQ 5-100 AT 3941- |
|---|---|
| Suurin vääntömomentti MAST (Nm) | 100 |
| Virtalähde | 230VAC |
AQ10 Logic Positioner 230V 25s. Class III 100Nm F05/F07
*moottori 1ph 230V *Class III *moottorin lämpösuoja 120ºC
*digitaalinen asentoanturi / absoluutti enkooderi
*2kpl mekaanisia rajoitinruuveja
*momentti max.100 Nm *iskun pituus 90° ± 2° *sulkuaika 25s / 90°
*käsipyörä *mekaaninen asennonosoitin *kotelointi IP68
*käyttölämpötila -20 °C…+60 ºC *kuivatusvastus
*paikallisohjausyksikkö; Paikallisohjauskytkin Auki-0-Kiinni Valintakytkin
Kauko-ohjaus / Paikallisohjaus / Off
,Suunnanvaihtokontaktorit, Ohjausviesti 4-20mA/0-
20mA/0-10V/kosketinohjaus (3-piste) ,Asentoviesti 4-
20mA/0-20mA ,Potentiaalivapaat tilatietoreleet R1,R2,
R3,R4 ,Potentiaalivapaa hälytysrele RD ,Kosketin-R3,R4 ,Potentiaalivapaa hälytysrele RD ,Kosketin-
/Jänniteohjaus ,Fail safe-ohjaus
turva-asentoon (ohjelmoitava) ,kaapeliläpivienti 3 x
M20, tulpattu *kiinnityslaippa F05/F07 *mekaaninen
rakenne itsepitävä *jauhemaalattu pintamaalaus, väri
RAL1014 ja RAL9004
Alkuperämaa: FR Ranska
Tullikoodi: 85014020
Saapumispäivämäärä: 2024-11-22
Nettopaino (kg): 15
Bruttopaino (kg): 15
DN: 10
Mitta A (mm): 262
Mitta B (mm): 378
Mitta C (mm): 257
Lämpötila (°C): -20 - 70
Suoritustapa: Toimilaitteet
Suoritus: Neljänneskierros, Sähköinen paikannus
Korroosiosuojaus: C4 (EN ISO 12944-2)
ISO 5211 -standardin mukainen liitäntä: F05/F07
Vetoholkki: 19x19mm
Suurin vääntömomentti MAST (Nm): 100
Virtalähde: 230VAC
Virrankulutus käynnistys (A): 0.7
Virrankulutus käynnissä (A): 0.6
Teho (kW): 0.015
Ohjausaika (s): 25
Liitäntämahdollisuus: Analoginen, Bluetooth, Modbus, Profibus
Sisään-/ulostulosignaali: 0-10V, 0-20mA, 4-20mA, Modbus RTU, Profibus DP, Profinet
Sähkömoottorin erittely: Class C, S4-50% (EN15714-2)
Kaapelin ulostulot: 2*M20
Lämmitysvastus
Näyttö
Manuaalinen ohitus
Rajakytkimet: 2 x mekaaniset kytkimet
Takaisinkytkentäviesti : 0-10V, 0-20mA, 4-20mA, Modbus RTU, Profibus DP, Profinet
| AT-numero | Suurin vääntömomentti MAST (Nm) | Virtalähde | Vetoholkki | Ohjausaika (s) | Lukumäärä |
|---|---|---|---|---|---|
| AT AQ0010FB025L3200E0M | 100 | 230VAC | 19x19mm | 25 | |
| AT AQ0010TA025L3200E0M | 100 | 3x400VAC | 19x19mm | 25 | |
| AT AQ0025FB030L3200E0M | 250 | 230VAC | 19x19mm | 30 | |
| AT AQ0025TA030L3200E0M | 250 | 3x400VAC | 19x19mm | 30 | |
| AT AQ0050FB035L3200E0M | 500 | 230VAC | 27x27mm | 35 | |
| AT AQ0080FB055L3200E0M | 800 | 230VAC | 27x27mm | 55 | |
| AT AQ0080TA055L3200E0M | 800 | 3x400VAC | 27x27mm | 55 |
