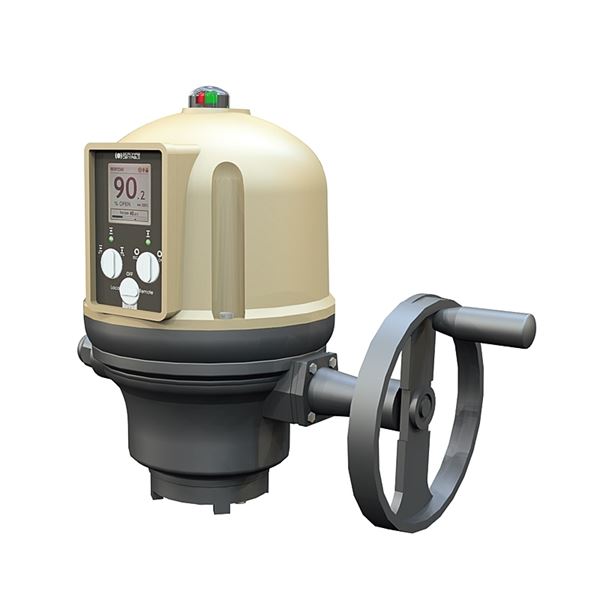

Säänkestävät sähkötoimiset AQ-sarjan moottoritoimilaitteet venttiilin ¼-kierros On/Off-ohjaukseen tai säätöön. Toimilaitteita on saatavana eri sulkuajoilla vääntömomenttialueella 50Nm-10400Nm. Toimilaitteita on saatavana useilla eri käyttöjännitteillä sekä ohjausvaihtoehdoilla.
| Virtalähde | 230VAC, 3x400VAC |
|---|---|
| Suurin vääntömomentti (Nm) | 50 - 800 |
| AT-numero | Suurin vääntömomentti MAST (Nm) | Virtalähde | Vetoholkki | Ohjausaika (s) | Lukumäärä |
|---|---|---|---|---|---|
| AT AQ0010FB025L3200E0M | 100 | 230VAC | 19x19mm | 25 | |
| AT AQ0010TA025L3200E0M | 100 | 3x400VAC | 19x19mm | 25 | |
| AT AQ0025FB030L3200E0M | 250 | 230VAC | 19x19mm | 30 | |
| AT AQ0025TA030L3200E0M | 250 | 3x400VAC | 19x19mm | 30 | |
| AT AQ0050FB035L3200E0M | 500 | 230VAC | 27x27mm | 35 | |
| AT AQ0080FB055L3200E0M | 800 | 230VAC | 27x27mm | 55 | |
| AT AQ0080TA055L3200E0M | 800 | 3x400VAC | 27x27mm | 55 |
Toimilaite voidaan varustaa kaikentyyppisillä 90 ° kiertävillä sulku- ja säätöventtiileillä
.DN50-400 merkistä riippuen.
UEC.1 Venttiilien toimilaitteet, sähköiset
SS-EN60034-1, 2006/95 EEC (LVD), 2004/108 EEC (EC), 2006/42/EC (MD), SS-EN 61000-6-4, SS-EN61000-6-2, SS-EN60529
Tuote on CE-merkitty
Tavoiteaika: 2024-11-22
| Pos | Komponentti | Materiaali |
|---|
| Artikkelinumero | A | B | C | Nettopaino (kg) |
|---|---|---|---|---|
| AQ0010FB025L3200E0M | 262 | 378 | 257 | 15 |
| AQ0010TA025L3200E0M | 262 | 378 | 257 | 15 |
| AQ0025FB030L3200E0M | 263 | 392 | 325 | 18 |
| AQ0025TA030L3200E0M | 263 | 392 | 325 | 18 |
| AQ0050FB035L3200E0M | 290 | 403 | 335 | 20 |
| AQ0080FB055L3200E0M | 316 | 440 | 361 | 23 |
| AQ0080TA055L3200E0M | 316 | 440 | 361 | 23 |
Säänkestävät sähkötoimilaitteet, 1/4– kierros toimilaitteet ON/OFF-ohjaukseen tai luokan III—säätöön. Toimilaitetta on saatavana useilla eri sulkuajoilla, vääntömomenttialueella 50 Nm–10400 Nm. useilla käyttöjännitteillä.
Materiaali pääosin: Alumiini
Saapuvat materiaalit: Alumiini, Teräs
Lämpötila (°C): -20 - 70
Suurin vääntömomentti (Nm): 50 - 800
ETIM-luokitus: EC011290 - Sähköinen servomoottori
BK04-koodi: 20712 Toimilaitteet
IP-luokitus: IP68
Tuotteen väri: RAL 1014 - Norsunluu
| Artikkelinumero | Suurin vääntömomentti MAST (Nm) | ISO 5211 -standardin mukainen liitäntä | Vetoholkki | Virrankulutus käynnistys (A) | Teho (kW) |
|---|---|---|---|---|---|
| AQ0010FB025L3200E0M | 100 | F05/F07 | 19x19mm | 0.7 | 0.015 |
| AQ0010TA025L3200E0M | 100 | F05/F07 | 19x19mm | 0.5 | 0.03 |
| AQ0025FB030L3200E0M | 250 | F07/F10 | 19x19mm | 1.4 | 0.04 |
| AQ0025TA030L3200E0M | 250 | F07/F10 | 19x19mm | 0.5 | 0.04 |
| AQ0050FB035L3200E0M | 500 | F07/F10 | 27x27mm | 1.7 | 0.06 |
| AQ0080FB055L3200E0M | 800 | F10/F12 | 27x27mm | 1.7 | 0.06 |
| AQ0080TA055L3200E0M | 800 | F10/F12 | 27x27mm | 0.75 | 0.07 |
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Toimilaitteen vaihteisto on kestovoideltu. Ennakkohuolto on suositeltavaa, kysy lisää huollostamme. -Katso erilliset asennus- ja huolto-ohjeet
