Type 3560 PN16

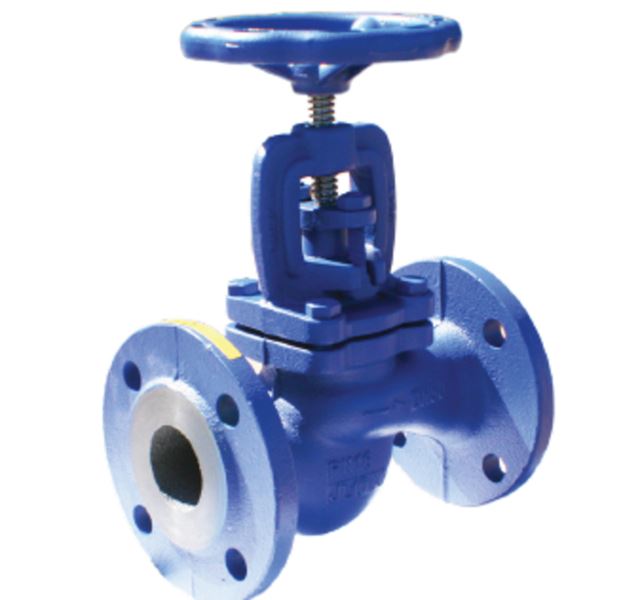

Sædeventil 3561 PN16

Sædeventil i høj kvalitet. Huset i støbejern i PN16. Alle interne dele i rustfrit stål

Dimensionsområde (DN)15 - 100
PN16
Temperatur (°C)-10 - 300
HovedmaterialeStøbejern, Sejjern

Varianter

Artikelnummer DN PN Tilslutning
AT 3561000015 15 16 Flange EN1092
AT 3561000020 20 16 Flange EN1092
AT 3561000025 25 16 Flange EN1092
AT 3561000032 32 16 Flange EN1092
AT 3561000040 40 16 Flange EN1092
AT 3561000050 50 16 Flange EN1092
AT 3561000065 65 16 Flange EN1092
AT 3561000080 80 16 Flange EN1092
AT 3561000100 100 16 Flange EN1092

Produktinformation

Anvendelsesområde

Kan bruges i mange industrier. Velegnet til damp

Kvalitetssikring

Produktet er CE-mærket

CE mærkning større end 1"

Energi- og miljøerklæring

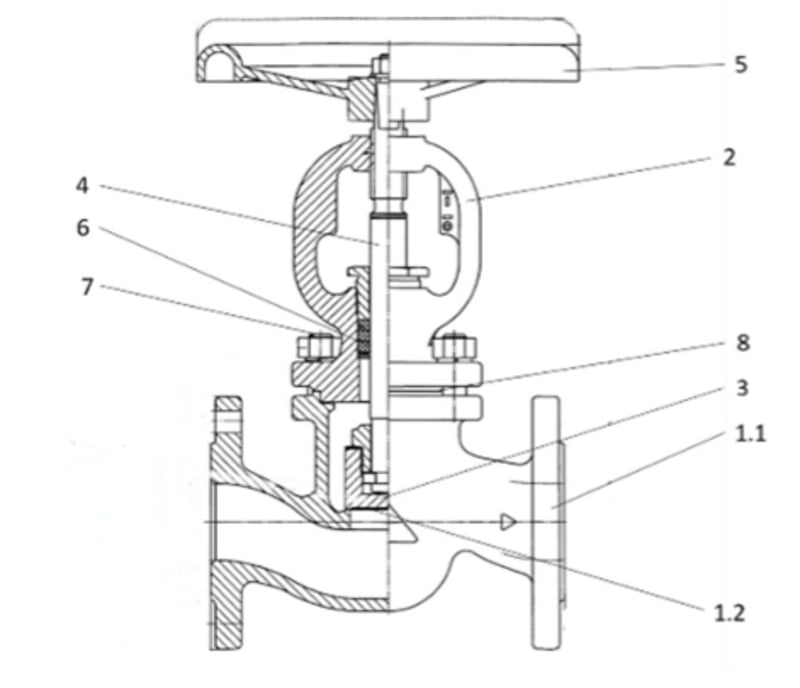

Materiale beskrivelse

PosKomponentMateriale
1Hus Støbejern GJL-250 (GG25)
2Sæde Martensitiskt rustfrit stål (1.4021)
3OverdelStøbejern GJL-250 (GG25)
4Kegle Martensitiskt rustfrit stål (1.4021)
5Spindel Martensitiskt rustfrit stål (1.4021)
6Håndhjul Sejjern GJS-500-7 (GGG50)
7Spindelpakning Grafit
8BolteStål 5.6
9Pakning Grafit

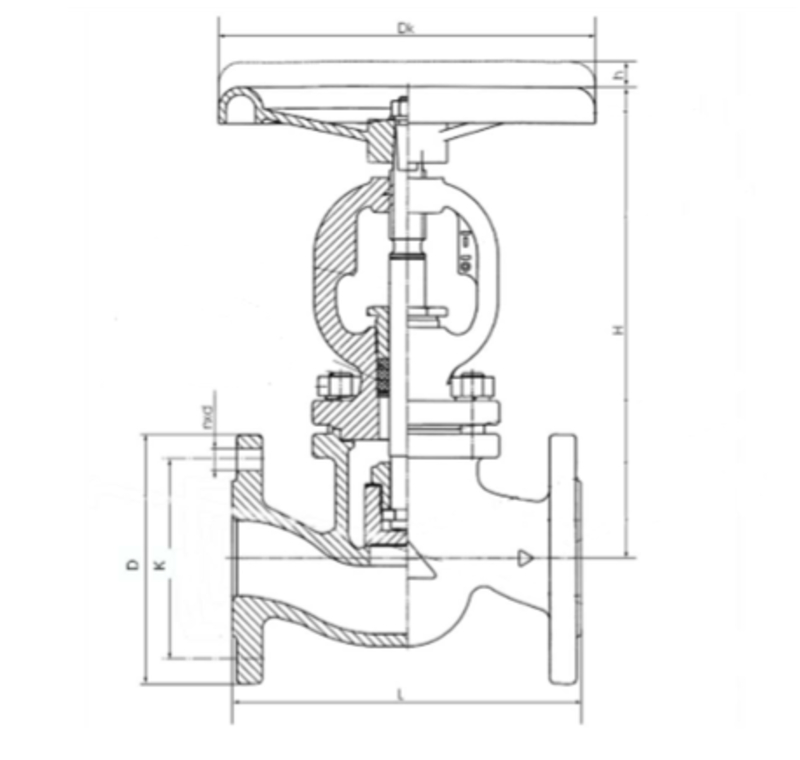

Mål og vægt

Dimensionsområde (DN): 15 - 100

Mål

DN1520253240506580100
L130150160180200230290310350
H167175175186235248260291338
DK100100120120160160180200250
D95105115140150165185200220
K657585100110125145160180
Netto vægt i (kg)3.33.956.69.41217.322.735.8

Funktion og design

Høj tæthedsgrad (Tæthedsklasse A iht. EN12266-1)
Kompakt design

Tekniske data

Hovedmateriale: Støbejern, Sejjern

Hovedmateriale kode: Støbejern GJL-250 (GG25)

Indgående materialer: Sejjern, Rustfrit stål

Inkluderet materialekode: Sejjern GJS-500-7 (GGG50), Martensitiskt rustfrit stål (1.4021)

Temperatur (°C): -10 - 300

PN: 16

Tilslutning: Flange EN1092

ETIM klassifikation: EC010120 - Sædeventil

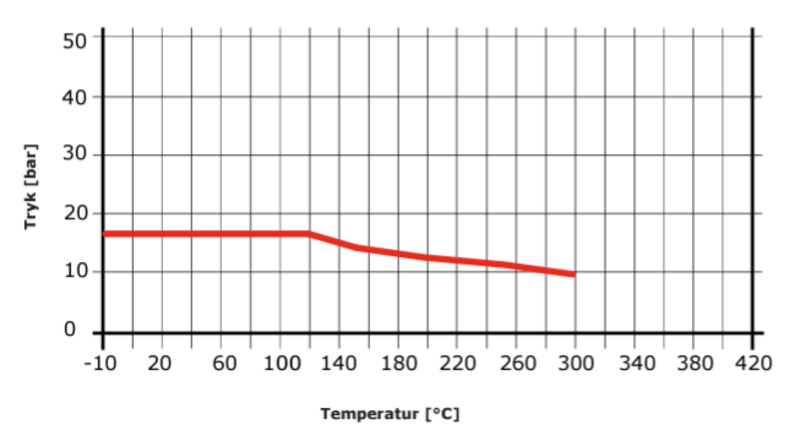

Tryk & temperatur kurve

Installation og vedligeholdelse

Flowretning: Enkeltvirkende

Mulig montage retning: Vertikal, Horisontal

Se installationsmanual
