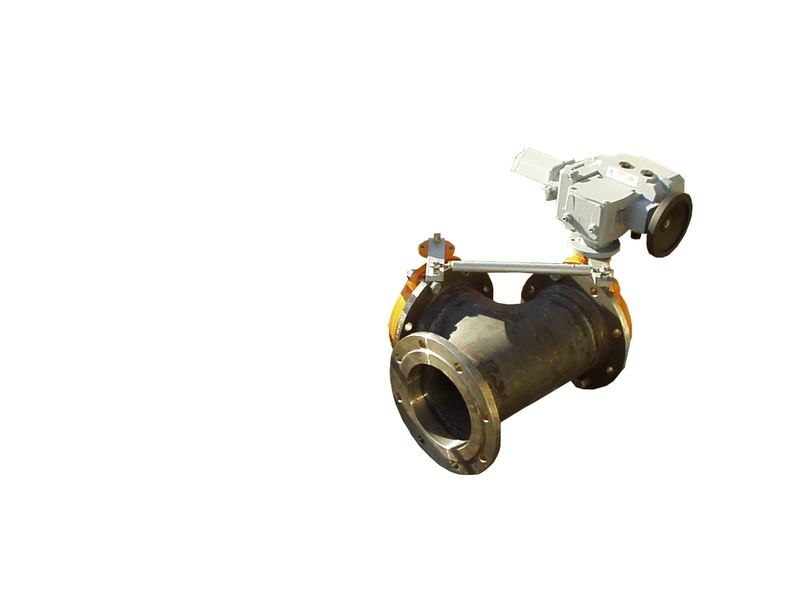

3-vejs ventilarrangement med 2 mekanisk koblede butterflyventiler. Ventilerne er kontrastyret så den ene åbner, når den anden lukker. Anvendes til reguleringsopgaver (blande/fordele) og til afspærring
| Dimensionsområde (DN) | 50 - 300 |
|---|---|
| PN | 10 - 16 |
| Temperatur (°C) | -30 - 200 |
| Hovedmateriale | Sejjern |
| Artikelnummer | DN | PN | Temperatur fra °C | Tilslutning | Betjening | Tilslutning 1 | Tilslutning 2 |
|---|---|---|---|---|---|---|---|
| AT PIMRKAT2100 | Flange EN1092 |
Typisk anvendelse indenfor fjernevarme, køling og på skibe
PED 2014/68/EU, AFS 2016:1
Produktmærkning: Produkterne er mærket med typeskilt
Dimensionsområde (DN): 50 - 300
Aktuatoren monteres på masterventilen, der lukker med uret. Den åbne slaveven til trækkes med af et stangsystem mellem ventilerne og lukker mod uret. Stangsystemet består af koblinger og 2 arme med kugleled. Slanglængden kan
tilpasses. Butterflyventilerne kan leveres i andre materialekvaliteteter og tryktrin
på forespørgsel
Hovedmateriale: Sejjern
Hovedmateriale kode: Sejjern GJS-400-15 (GGG40)
Indgående materialer: Gummi
Inkluderet materialekode: EPDM, NBR
Temperatur (°C): -30 - 200
Temperatur bemærkning: Temperaturområde afhænger af valg af butterflyventil
PN: 10 - 16
Tilslutning: Flange EN1092
Mulig montage retning: Horisontal
Iht. instruktion
Datablad AT2100 (PDF-fil, 681 kB)
