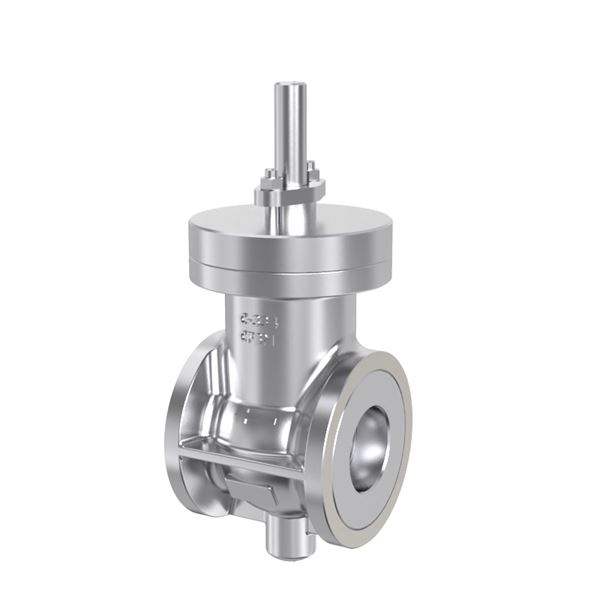

Somas kalotventil KVTW-D

Anvendelsesområde

Somas kalottventiler, KVTW-D/KVXW-D, er reguleringsventiler, der også kan lukke tæt.
Ventilerne kan anvendes til næsten alle medier og indenfor et stort temperaturområde.
Vælg typen KVTW med centrisk lejret spindel, til væsker. Anvendes på fjernvarmen, vandforsyning eller i procesindustrien.
Vælg typen KVXW, med ecxcentrisk lejret spindel, til rene ikke smørende medier som
f.eks. damp, gas

Kvalitetssikring

PED 2014/68/EU, ATEX 94/9/EG, Firesafe API607

Standard tæthedsklasse iht. IEC 534-4V eller ANSI B16.404 class IV, V, eller VI.

Produktmærkning: Produktet er mærket med typeskilt

Mål og vægt

Dimensionsområde (DN): 25 - 250

Funktion og design

Ventilerne er konstrueret til at imødekomme procesindustriens krav til en god og pålidelig
reguleringsventil, der også kan lukke tæt. Med frit gennemløb og alternative materialer
for såvel hus som sæde er kalottventilen ofte den universelle løsning på reguleringsopgaver.
Ventilkonstruktionerne byder på følgende fordele:
- Kuglesegmentet er fastspændt på spindlen hvilket betyder enkel udskiftning af segmentet,
uden at skulle adskille ventilen.
- Servicevenlig, sædet kan udskiftes uden at demontere aktuatoren.
- Dobbelt lejring medfører at ventilens momentbehov ikke påvirkes væsentligt af differenstrykket
over ventilen.
- Ventilhusets udformning giver høj kapacitet. Jævnført med andre ventiltyper kan mindre
og mere økonomiske ventilstørrelser ofte anvendes. Risiko for propdannelse minimeres
p.g.a. det frie gennemløb.
- Ventilerne kan leveres med støjreducerende kugle-segment (Low Noise Trim) for at
formindske problemer med støj, kavitation og vibrationer.
- Servicevenlig: Sædet kan udskiftes uden at demontere aktuator.
- Tæt ventil: Selv ved lave differenstryk, da sædet presses mod kugle-segmentet v.h.a.
et fjedrene element.

Tekniske data

Hovedmateriale: Rustfrit stål, Øvrigt

Hovedmateriale kode: Syrefast stål AISI 316 (1.4408, CF8M)

Indgående materialer: Rustfrit stål

Inkluderet materialekode: Syrefast stål AISI 316 (1.4408, CF8M)

Materiale notater: A:Sæde leveres i PTFE 10% Carbon
B: PTFE 52 (50% SS 1.4435)
T: HICO (højtlegeret cobolt)

Temperatur (°C): -50 - 350

Temperatur bemærkning: Temperatur iht tryk/temperatur kode, >350°C ved forespørgsel

PN: 25 - 50

Tilslutning: Flange EN1092

Installation og vedligeholdelse

Flowretning: Enkeltvirkende

Mulig montage retning: Vertikal, Horisontal

Iht. instruktion
