Armatec kugleventil S36 FB-K

Anvendelsesområde

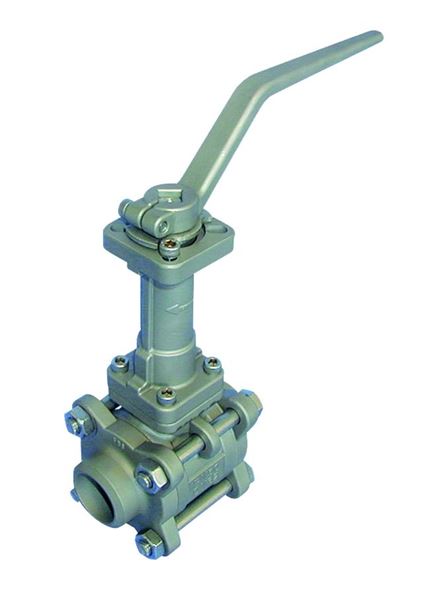

Armatec kugleventil type S36FB-K er designet specielt til køleanlæg med temperaturområder
fra -50 °C. De 3-delte full-bore kugleventiler er forsynet med håndtag
og kan anvendes som manuelt- eller aktuator betjente afspærringsventiler. Ventilhuset
og spindelforlængeren er udført med ISO-standardiseret topflange for enkel
og sikker montage af luft- eller el-aktuator.

Kvalitetssikring

PED 2014/68/EU

Produktet er CE-mærket

Produktmærkning: Produktet er mærket med typeskilt

Mål og vægt

Dimensionsområde (DN): 65 - 125

Funktion og design

Somas 3-delte full-bore kugleventil består af et hus, der indspændes mellem 2
endestykker ved hjælp af 4 eller 8 bolte, afhængig af dimension. Huset er forsynet
med ISO-topflange.
For optimal tilgængelighed behøver man blot at fjerne to bolte, løsne de øvrige,
og ventilhuset kan svinges ud. Er ventilen forsynet med aktuator, svinges den
med ud, således at udskiftning af sæderinge og rengøring kan foregå på stedet -
i røret - uden kostbar demontage.
Sæderingene leveres i PTFE. Spindelforlængeren er forsynet med pil for Flow-retning
og kuglen er udført med trykaflastningshul mod flowretningen for trykudligning
i hulrummet ved lukket ventil (for kølevæsker der går fra væske til gasform).
Spindelforlængeren er forsynet med O-ringstætning i top og bund, for at forhindre
den omgivende atmosfære i at trænge ind og danne islag.

Tekniske data

Hovedmateriale: Rustfrit stål

Hovedmateriale kode: Syrefast stål AISI 316 (1.4408, CF8M)

Indgående materialer: Øvrigt

Inkluderet materialekode: PTFE (polytetrafluoreten)

Temperatur (°C): -50 - 200

PN: 25 - 50

Installation og vedligeholdelse

Flowretning: Enkeltvirkende

Mulig montage retning: Vertikal, Horisontal

Iht. Instruktion
