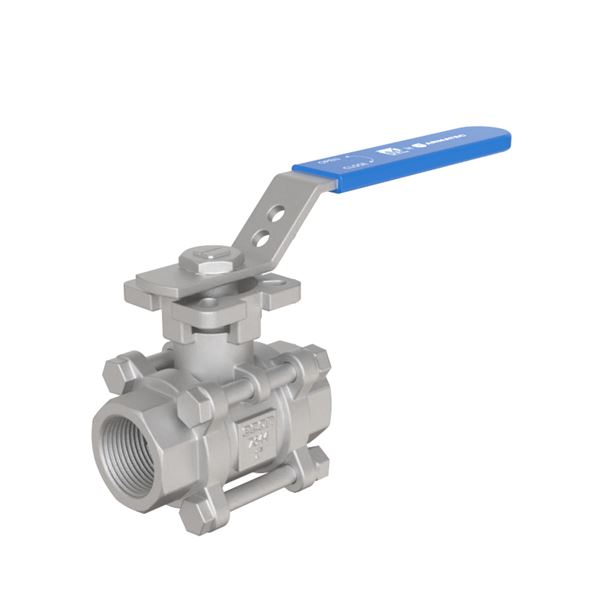

Robust industri kugleventil med gevindender og ISO topflange for direkte montering af aktuator. Dynamisk spindelpakdåse.
| Dimensionsområde (DN) | 8 - 100 |
|---|---|
| PN | 68 |
| Temperatur (°C) | -29 - 204 |
| Hovedmateriale | Rustfrit stål |
| Artikelnummer | DN | PN | Temperatur fra °C | Tilslutning | Betjening | KVS værdi |
|---|---|---|---|---|---|---|
| AT DVC7444010008 | 8 | 63 | -29 - 204 | Indvedig gevind ISO228-1 (G, BSPP) | Håndtag | |
| AT DVC7444010010 | 10 | 63 | -29 - 204 | Indvedig gevind ISO228-1 (G, BSPP) | Håndtag | |
| AT DVC7444010015 | 15 | 63 | -29 - 204 | Indvedig gevind ISO228-1 (G, BSPP) | Håndtag | |
| AT DVC7444010020 | 20 | 63 | -29 - 204 | Indvedig gevind ISO228-1 (G, BSPP) | Håndtag | |
| AT DVC7444010025 | 25 | 63 | -29 - 204 | Indvedig gevind ISO228-1 (G, BSPP) | Håndtag | |
| AT DVC7444010032 | 32 | 63 | -29 - 204 | Indvedig gevind ISO228-1 (G, BSPP) | Håndtag | |
| AT DVC7444010040 | 40 | 63 | -29 - 204 | Indvedig gevind ISO228-1 (G, BSPP) | Håndtag | |
| AT DVC7444010050 | 50 | 63 | -29 - 204 | Indvedig gevind ISO228-1 (G, BSPP) | Håndtag | |
| AT DVC7444010065 | 65 | 63 | -29 - 204 | Indvedig gevind ISO228-1 (G, BSPP) | Håndtag | |
| AT DVC7444010080 | 80 | 63 | -29 - 204 | Indvedig gevind ISO228-1 (G, BSPP) | Håndtag | |
| AT DVC7444010100 | 100 | 63 | -29 - 204 | Indvedig gevind ISO228-1 (G, BSPP) | Håndtag |
3-delt kugleventil som kan anvendes til afspærring af de fleste væsker og gasser, der forekommer i procesindustrien. Fuld lysning
Produktet er CE-mærket
CE mærkning større end 1"
Dimensionsområde (DN): 8 - 100

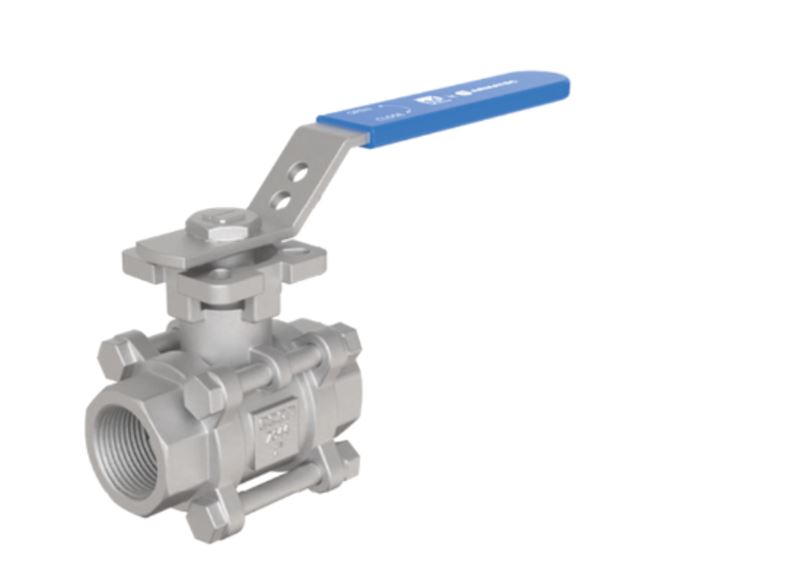

Industriel kugleventil i syrefast, rustfrit stål CF8M. 3-delt konstruktion med "indbyggede flanger", hvor midterparten nemt kan afmonteres for vedligehold af ventilen.
Udblæsningssikret spindel, giver ud over en sikkerhedsforanstaltning fordelen af, at øge tætningen i spindelpakdåsen når trykket stiger.
Vedligeholdelsesfri dynamisk pakdåse med tallerkenfjedre, PTFE V-ringe og FPM O-ring giver optimal tætning og længere levetid
Hovedmateriale: Rustfrit stål
Hovedmateriale kode: Syrefast stål AISI 316 (1.4409)
Indgående materialer: Rustfrit stål, Øvrigt
Inkluderet materialekode: PTFE (polytetrafluoreten)

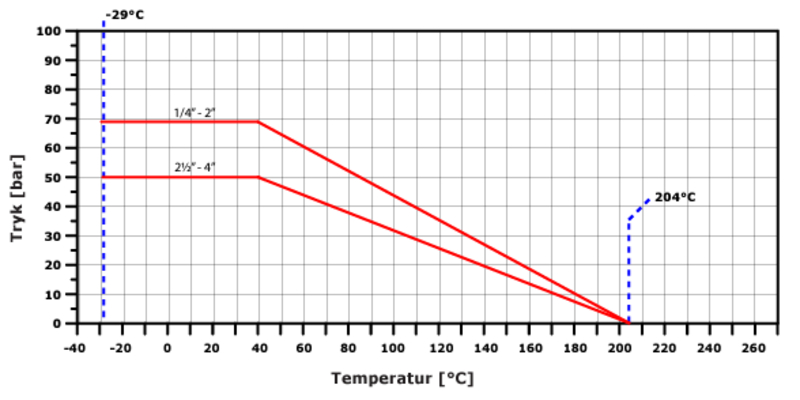

Temperatur (°C): -29 - 204
PN: 68
Tilslutning: Indvedig gevind ISO228-1 (G, BSPP)
ETIM klassifikation: EC011343 - Kugleventil
BK04 kode: 20702 Kugleventiler
Flowretning: Dobbeltvirkende
Mulig montage retning: Vertikal, Horisontal
