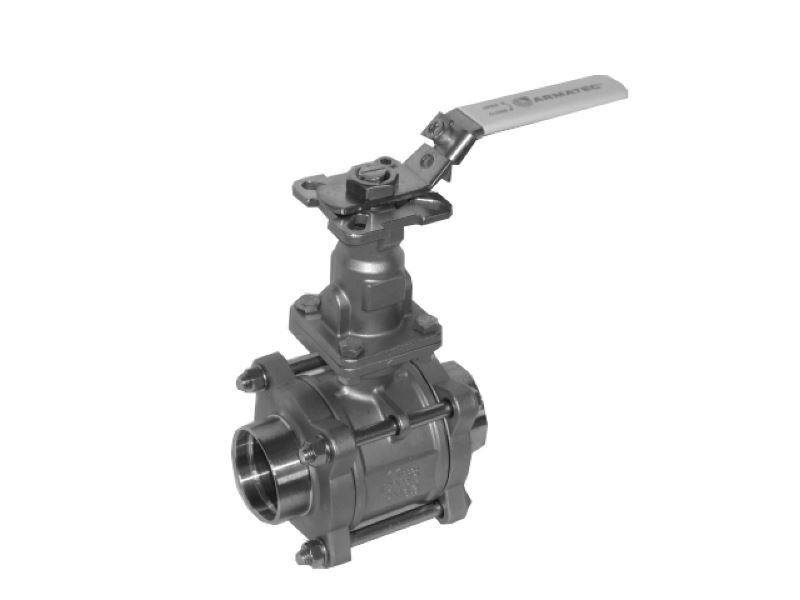

Armatec kugleventil AT3534-K

Anvendelsesområde

Armatec 3-delt full-bore kugleventil type AT3534-K er designet specielt til køleanlæg
hvor mediet er enten gas eller væske som ammoniak eller CO2 med temperaturområder
fra -50 °C/+ 150°C. Ventilen er forsynet med låsbart håndtag
og anvendes som manuel- eller aktuator betjent afspærringsventil. Huset og spindelforlængeren
er udført med ISO-standardiseret topflange for enkel og sikker direkte
montage af luft- eller el-aktuator.

Kvalitetssikring

PED 2014/68/EU

Produktet er CE-mærket

Produktmærkning: Produktet er mærket med typeskilt

Mål og vægt

Dimensionsområde (DN): 15 - 50

Funktion og design

AT3534-K kugleventil er konstrueret med den optimale feder/not flangetætning
mellem huset og endestykkerne (indsvejsning i.h.t. DIN 2448). Huset indspændes
mellem 2 endestykker ved hjælp af 4 eller 8 bolte, afhængig af dimension. Ventilspindlen
er i " anti-static-device" med O-ringstætning. Pakdåsen er udført i PTFE
chevron ringe med forspændte Belleville fjedre. Kuglens trykaflastningshul
(vendes MOD flowretningen) anvendes for trykudligning af ventilens hulrum og
beskytter sæderne fra at blive blæst ud ved lukket ventil (kun for væsker der går
i gasform ved trykfald). Toppen af ventilspindlen er markeret med "streg for flow
gennem kuglen" og "prik-mærkning" for placering af trykudligningshullet
i kuglen. Ventilen leveres standard med låsbart håndtag
For optimal tilgængelighed af sædepakningerne og kuglen fjernes én bolt, de
øvrige løsnes og ventilhuset kan svinges ud. Er ventilen forsynet med aktuator,
svinges den med ud, således at udskiftning af sæderne og rengøring kan foregå
på stedet - i røret - uden kostbar demontage.
Sæderne leveres i PTFE og huspakning (feder/not) i PTFE+25%
kulstof. Ventilens spindelforlænger er forsynet med samme pakdåse som ventilen
og med O-ringspakning med ventilen, hvilket forhindrer den omgivende atmosfære
i at trænge ind og danne is omkring spindlen.

Tekniske data

Hovedmateriale: Rustfrit stål

Hovedmateriale kode: Syrefast stål AISI 316 (1.4408, CF8M)

Indgående materialer: Øvrigt

Inkluderet materialekode: Kulfyld PTFE, PTFE (polytetrafluoreten)

Temperatur (°C): -50 - 150

PN: 63

Installation og vedligeholdelse

Mulig montage retning: Vertikal, Horisontal

Iht. instruktion
