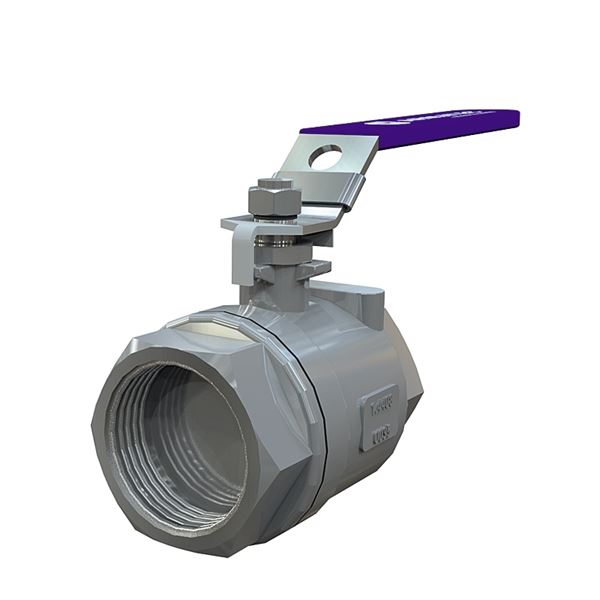

2-delt, rustfri syrefast kugleventil med indvendig gevind. Fuldt gennemløb.
| Dimensionsområde (DN) | 10 - 100 |
|---|---|
| PN | 63 |
| Temperatur (°C) | -20 - 200 |
| Hovedmateriale | Rustfrit stål |
| Artikelnummer | DN | PN | Temperatur fra °C | Tilslutning | Betjening | KVS værdi |
|---|---|---|---|---|---|---|
| AT3535A-008 | 8 | 63 | -20 - 200 | Indvedig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 10 |
| AT3535A-010 | 10 | 63 | -20 - 200 | Indvedig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 12 |
| AT3535A-015 | 15 | 63 | -20 - 200 | Indvedig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 38 |
| AT3535A-020 | 20 | 63 | -20 - 200 | Indvedig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 66 |
| AT3535A-025 | 25 | 63 | -20 - 200 | Indvedig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 105 |
| AT3535A-032 | 32 | 63 | -20 - 200 | Indvedig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 190 |
| AT3535A-040 | 40 | 63 | -20 - 200 | Indvedig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 275 |
| AT3535A-050 | 50 | 63 | -20 - 200 | Indvedig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 480 |
| AT3535A-065 | 65 | 63 | -20 - 200 | Indvedig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 797 |
| AT3535A-080 | 80 | 63 | -20 - 200 | Indvedig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 1210 |
2-delt, rustfri syrefast kugleventil med indvendig gevind. Fuldt gennemløb.
VælgAnvendes til afspærring af vand, andre væsker, gasser
og damp. Anvendes i drikkevandssystemer og procesanlæg indenfor fødevare-,
kemisk- og farmaceutisk industri.
PSB.1 Kugleventiler
PED 2014/68/EU, AFS 2016:1
Prøvning i overensstemmelse med ISO 5208. Lækageklasse A er gældende for
ventilen
Produktmærkning: Fabrikat, tilslutning/DN, PN og materiale
Varedeklaration: Accepteret
Produkt BVB ID: 8326
Sundahus: C-

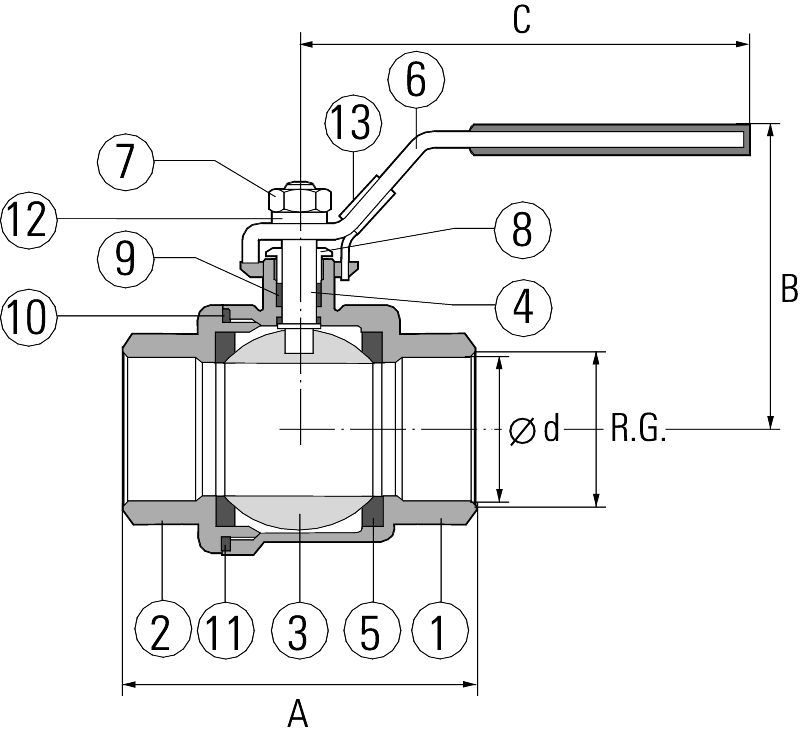

| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Syrefast stål AISI 316 (1.4408, CF8M) |
| 2 | Connection | Syrefast stål AISI 316 (1.4408, CF8M) |
| 3 | Kugle | Syrefast stål AISI 316 (1.4408, CF8M) |
Dimensionsområde (DN): 10 - 100
| DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|
| A | 50 | 50 | 58 | 65 | 80 | 92 | 105 | 125 | 155.6 | 183 |
| B | 48 | 48 | 52 | 61 | 65 | 79 | 83 | 97 | 129 | 138 |
| C | 91 | 91 | 103 | 111 | 126 | 154 | 154 | 191 | 244 | 244 |
| Netto vægt i (kg) | 0.195 | 0.205 | 0.29 | 0.44 | 0.615 | 1.08 | 1.49 | 2.56 | 5.04 | 8.15 |
Ventilerne er voksstøbt i rustfrit stål (AISI 316) og konstruktionen giver ventilen
fuldt gennemløb. Ventilen er vedligeholdelsesfri og har "blow-out" sikret spindel
Hovedmateriale: Rustfrit stål
Hovedmateriale kode: Syrefast stål AISI 316 (1.4408, CF8M)
Indgående materialer: Rustfrit stål, Øvrigt
Inkluderet materialekode: Rustfrit stål AISI 304 (1.4301), Syrefast stål AISI 316 (1.4401), Syrefast stål AISI 316 (1.4408, CF8M), PTFE (polytetrafluoreten)
Temperatur (°C): -20 - 200
PN: 63
Tilslutning: Indvedig gevind ISO228-1 (G, BSPP)
ETIM klassifikation: EC011343 - Kugleventil
BK04 kode: 20702 Kugleventiler
Flowretning: Dobbeltvirkende
Mulig montage retning: Vertikal, Horisontal
Ventilen har indvendige rørgevind. For damp er maksimum tryk 6 bar. Ventilen skal betjenes regelmæssigt for at undgå ophobning af snavs, der kan føre til lækage.
