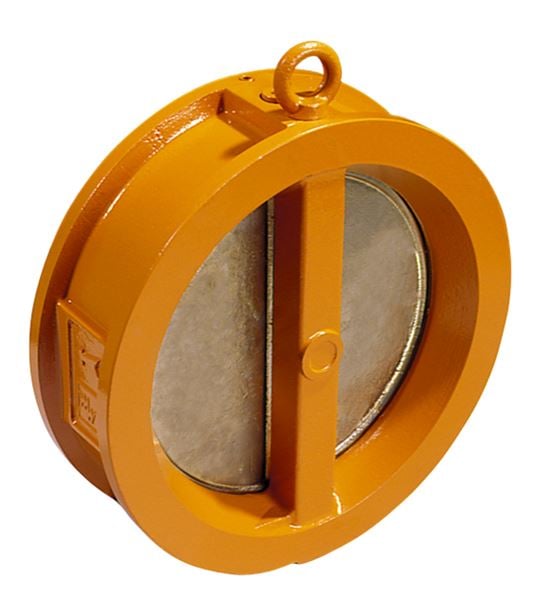

Kontraventil ECV

Anvendelsesområde

Anvendes fortrinsvis i horisontale rørledninger monteret med vertikal spindel. I vertikale rørledninger kun til opadgående flow. Egner sig ikke til pulserende flow (f.eks. fra stempelpumper). Kontraventilen er med fjedre og af sandwich typen. Særlig robust type med lille trykfald over ventilen. Lukker tæt selv. Kan leveres til skibe med BV, CSS, CRS, LRS, DNV/GL, NKK, Rina, GOST/EAC eller LR certifikater

Kvalitetssikring

PED 2014/68/EU

Produktet er CE-mærket

Produktmærkning: Produktet er mærket med typeskilt

Mål og vægt

Dimensionsområde (DN): 50 - 600

Funktion og design

Horisontalt eller Vertikal, mellem PN10/16 flanger

Tekniske data

Hovedmateriale: Sejjern

Hovedmateriale kode: Sejjern GJS-400-15 (GGG40)

Indgående materialer: Rustfrit stål

Inkluderet materialekode: Syrefast stål AISI 316 (1.4408, CF8M)

Temperatur (°C): 110 - 120

PN: 10 - 16

Installation og vedligeholdelse

Flowretning: Enkeltvirkende

Mulig montage retning: Vertikal, Horisontal

Kontraventilen monteres på et lige rørstykke 5 x rørdimension efter andre rørkomponenter (pumpe, kompressor, rørbøjning, andre ventiler mv.) Efter kontraventilen skal der være et frit rørstykke på min. 2 x rørdimension. Ikke korrekt installation kan give støjgener
