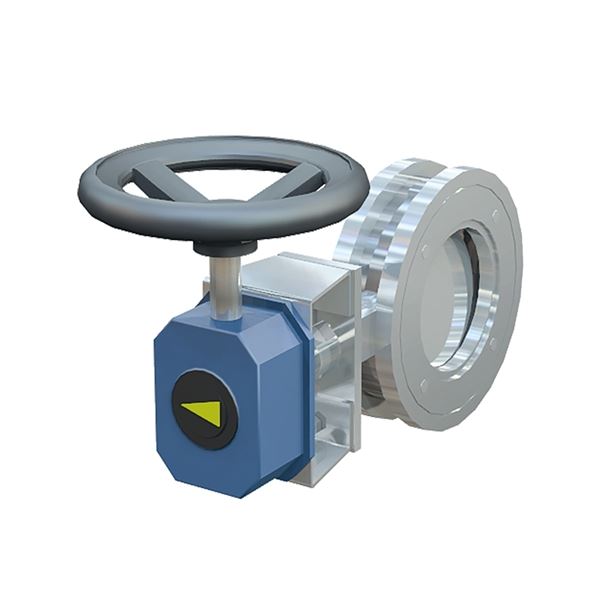

High performance tripple excentrisk butterflyventil
| Dimensionsområde (DN) | 80 - 500 |
|---|---|
| PN | 10 - 25 |
| Temperatur (°C) | -40 - 350 |
| Hovedmateriale | Rustfrit stål |
| Artikelnummer | DN | PN | Temperatur fra °C | Tilslutning | Betjening | Tilslutning 1 | Tilslutning 2 |
|---|---|---|---|---|---|---|---|
| AT PIMBMMTV | Flange EN1092 |
Til afspærring og regulering. Til væsker gasser, slidende og aggressive media indenfor:
Fjernvarme, vandforsyning, kemisk industri, petrokemisk industri, procesindustri og marine.
PSB.2 Knivspjældventiler
PED 2014/68/EU, ATEX 94/9/EG
Produktet er CE-mærket
Tæthedsklasse IEC 534-4V og ANSI B16.404 class V.
Kan leveres med fire-safe certifikat.
Produktmærkning: Produktet er mærket med typeskilt
Dimensionsområde (DN): 80 - 500
| DN | A | B | Netto vægt i (kg) |
|---|---|---|---|
| 5 |
Metalliskt tættende butterflyventil med tripple excentriskt placeret klap og robust
massiv sædekonstruktion og todelt spindel med sædesring som kan udskiftes
Hovedmateriale: Rustfrit stål
Hovedmateriale kode: Syrefast stål AISI 316 (1.4408, CF8M)
Indgående materialer: Rustfrit stål, Øvrigt
Inkluderet materialekode: Syrefast stål AISI 316 (1.4408, CF8M), PTFE (polytetrafluoreten)
Materiale notater: Sæde i PTFE (MTV1) eller rustfri stål (MTV2), Højtemperatur udførsel 350°C (MTV3)
Temperatur (°C): -40 - 350
Temperatur bemærkning: Hastelloy udførsel op til 550°C
PN: 10 - 25
Tilslutning: Flange EN1092
ETIM klassifikation: EC010910 - Butterflyventil
BK04 kode: 20706 Enkeltbladede spjæld
Flowretning: Dobbeltvirkende
Mulig montage retning: Vertikal, Horisontal
Se instruktion
Datablad MTV (PDF-fil, 213 kB)
