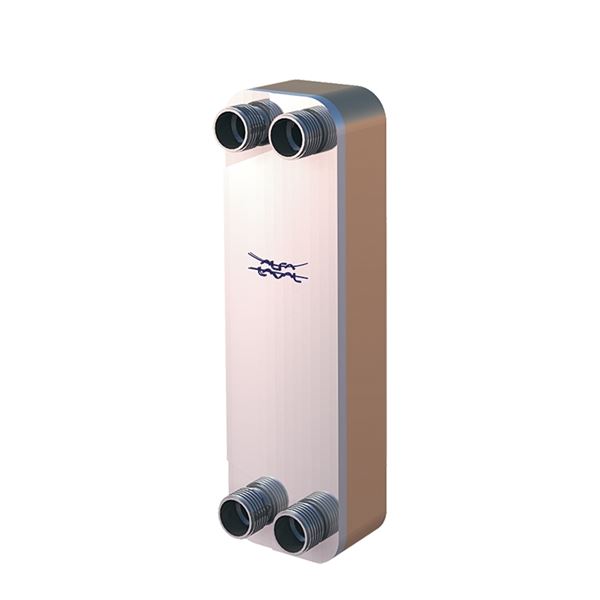

Alfa Laval loddet pladeveksler CB20

Alfa Laval loddet varmeveksler CB20 med rustfri plader. Valg af passende varmeveksler sker efter specifik dimensionering. For hjælp til dimensionering, kontakt Armatec A/S

Temperatur (°C)	-160 - 225
Hovedmateriale	Rustfrit stål

Varen har en vurdering D i SundaHus Miljødata.
Produktet har en Accepteras vurdering i Byggvarubedömning.

Varianter
Produktinformation
Downloads

Varianter

Artikelnummer	Navn	Udførsel	Antal tilslutninger	Antal plader	Leverandørnummer	Sundahus	Type
AT8460CB20-TILBUD	Loddet pladeveksler				CB20	D

Produktinformation

Anvendelsesområde

Loddet pladevarmeveksler, der er velegnet til opvarmning og afkøling af forskellige væsker, f.eks. vand, glycol, ethanol m.m. Anvendes ofte på fjernvarme anlæg

Udbudstekst til rådgivere (AMA-kode, i henhold til Svensk byggtjänst)

PJB *Varmevekslere

Loddet pladevarmeveksler med rustfrie plader i syrefast stål EN 1.4401 og varmeoverførselsflade i henhold til SS-EN 10088-2.
Varmeveksler af mærket Alfa Laval, type CB20-XX, i standardudførelse.
Mulige tilvalg:
- Isolering bestående af aftagelig 30 mm freonfri polyurethanskum med en ydre beklædning af slidstærk, blå ABS-plast. Termisk ledningsevne: 0,031 W/mK, maksimal temperatur: 130°C. Brandklassificering: Klasse F, DIN 4102 B3.
- Tilslutninger til svejsning.
- Tilslutninger til lodning.
- Gulvstativ.

Kvalitetssikring

PED 2014/68/EU

Energi- og miljøerklæring

Varedeklaration: Accepteret

Produkt BVB ID: 83320

Sundahus: D

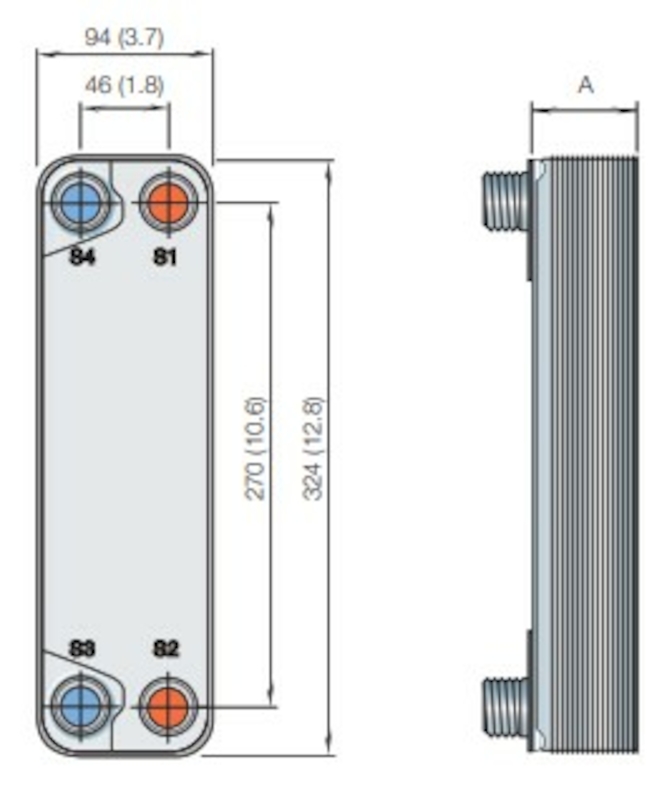

Mål og vægt

Antal plader
A
B
C
Netto vægt i (kg)	10

Funktion og design

Loddetin forsegler og holder pladerne sammen ved kontaktpunkterne, hvilket sikrer den bedst mulige varmeoverførsel og styrke. Avancerede designteknikker og omfattende tests sikrer optimal ydeevne og længst mulig levetid.
Forskellige trykklasser er tilgængelige for forskellige behov.
Hver enhed er baseret på standardkomponenter og et modulært koncept og er tilpasset for at opfylde de specifikke krav til hver enkelt installation.

Tekniske data

Hovedmateriale: Rustfrit stål

Hovedmateriale kode: Syrefast stål AISI 316 (1.4401)

Indgående materialer: Kobber, Rustfrit stål

Inkluderet materialekode: Syrefast stål AISI 316 (1.4401)

Temperatur (°C): -160 - 225

Tilslutning: Udvendig gevind ISO228-1 (G, BSPP)

BIM Link: https://www.bimobject.com/sv/alfa-laval/product/cb20

Installation og vedligeholdelse

Flowretning: Modstrøm

Mulig montage retning: Vertikal, Horisontal

Installationen skal udstyres med udstyr, der beskytter varmeveksleren mod tryk og temperaturer uden for de godkendte minimums- og maksimumværdier angivet på mærkepladen.
For at opnå den bedst mulige varmeoverføringskapacitet bør varmeveksleren tilsluttes, så medierne strømmer gennem varmeveksleren i modsatte retninger (modstrøm).
For yderligere information, se vejledningen.
