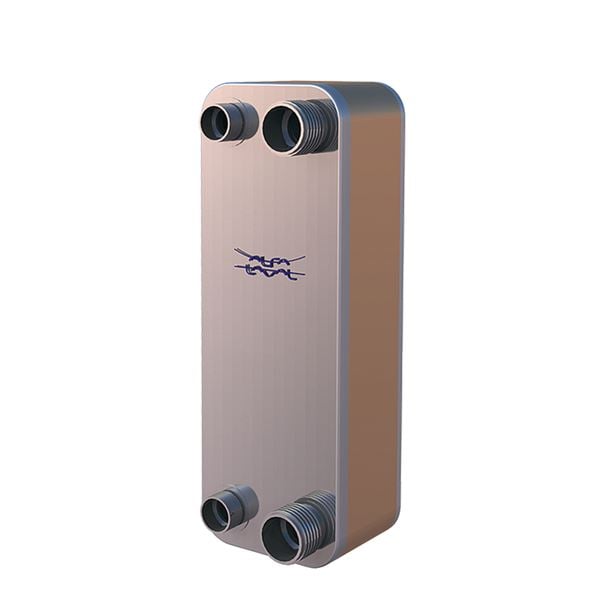

Alfa Laval loddet pladeveksler CB112

Alfa Laval loddet varmeveksler CB112 med rustfri plader. Valg af passende varmeveksler bør ske efter behovstilpasset dimensionering. For hjælp til dimensionering og rådgivning, kontakt Armatec A/S.

Temperatur (°C)-195 - 225
HovedmaterialeRustfrit stål
  • Bimobject logo
  • Vurdering A - SundaHus Miljødata Varen har en vurdering A i SundaHus Miljødata.
  • Byggvarubedömning - Accepteras Produktet har en Accepteras vurdering i Byggvarubedömning.

Varianter

Artikelnummer Navn Udførsel Antal tilslutninger Antal plader Leverandørnummer Sundahus Type
AT8460CB112-38H Alfa Laval loddet pladeveksler Loddet 4 38 3287147921 A
AT8460CB112-38M Alfa Laval loddet pladeveksler Loddet 4 38 3287155052 A
AT8460CB112-46M Alfa Laval loddet pladeveksler Loddet 4 46 3287135782 A
AT8460CB112-54H Alfa Laval loddet pladeveksler Loddet 4 54 3287135474 A
AT8460CB112-62M Alfa Laval loddet pladeveksler Loddet 4 62 3287131322 A
AT8460CB112-72H Alfa Laval loddet pladeveksler Loddet 4 72 3287117052 A
AT8460CB112-72M Alfa Laval loddet pladeveksler Loddet 4 72 3287128402 A
AT8460CB112-120H Alfa Laval loddet pladeveksler Loddet 4 120 3287123777 A
AT8460CB112-120L-2 Alfa Laval loddet pladeveksler Pre-post, Loddet 4 120 3287119181 A
AT8460CB112-200H Alfa Laval loddet pladeveksler Loddet 4 200 3287155056 A
AT8460CB112-150H Alfa Laval loddet pladeveksler Loddet 3287135440 A
AT8460CB112-TILBUD Loddet pladeveksler Loddet CB112 A

Produktinformation

Anvendelsesområde

Loddet pladevarmeveksler, der er velegnet til opvarmning og afkøling af forskellige væsker, f.eks. vand, glycol, ethanol m.m. Anvendes ofte på fjernvarme anlæg

Udbudstekst til rådgivere (AMA-kode, i henhold til Svensk byggtjänst)

PJB *Varmevekslere

Loddet pladevarmeveksler med rustfrie plader i syrefast stål EN 1.4401 og varmeoverførselsflade i henhold til SS-EN 10088-2.
Varmeveksler af mærket Alfa Laval, type CB112-XX, i standardudførelse.
Mulige tilvalg:
- Isolering bestående af aftagelig 30 mm freonfri polyurethanskum med en ydre beklædning af slidstærk, blå ABS-plast. Termisk ledningsevne: 0,031 W/mK, maksimal temperatur: 130°C. Brandklassificering: Klasse F, DIN 4102 B3.
- Tilslutninger til svejsning.
- Tilslutninger til lodning.
- Gulvstativ.

Kvalitetssikring

PED 2014/68/EU

Energi- og miljøerklæring

Varedeklaration: Accepteret

Produkt BVB ID: 83320

Sundahus: A

Liste over detaljer

PosKomponentMateriale

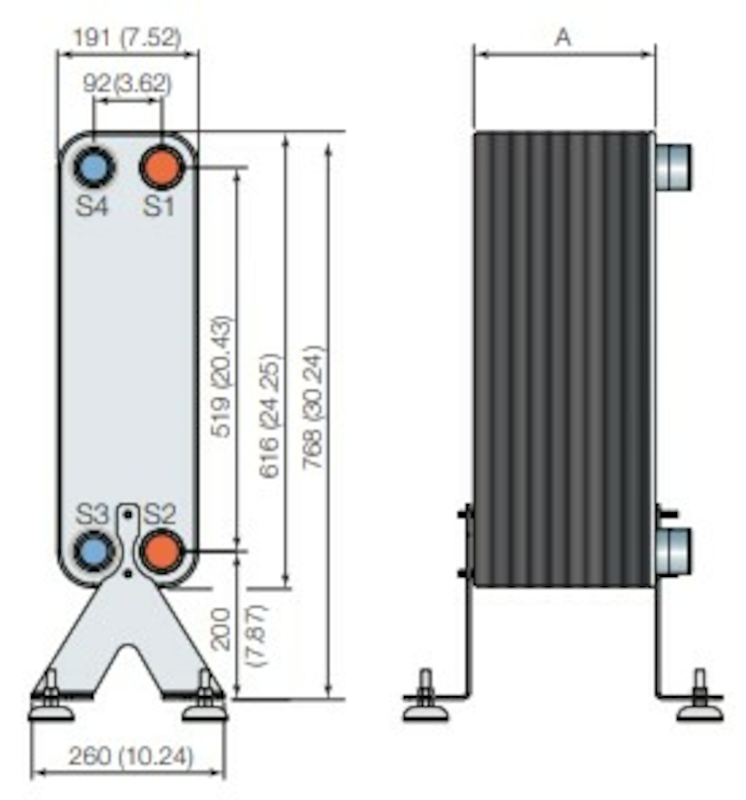

Mål og vægt

Antal plader3846546272120200
A94.7111.2127.8144.3165264.4430
B616616616616616616616
C191191191191191191191
Netto vægt i (kg)19.722.525.328.0839.0748.476.358.8

Funktion og design

Loddetin forsegler og holder pladerne sammen ved kontaktpunkterne, hvilket sikrer den bedst mulige varmeoverførsel og styrke. Avancerede designteknikker og omfattende tests sikrer optimal ydeevne og længst mulig levetid.
Forskellige trykklasser er tilgængelige for forskellige behov.
Hver enhed er baseret på standardkomponenter og et modulært koncept og er tilpasset for at opfylde de specifikke krav til hver enkelt installation.

Tekniske data

Effektivitet (kW): 10 - 3000

Hovedmateriale: Rustfrit stål

Hovedmateriale kode: Syrefast stål AISI 316 (1.4401)

Indgående materialer: Kobber, Rustfrit stål

Inkluderet materialekode: Syrefast stål AISI 316 (1.4401)

Temperatur (°C): -195 - 225

Tilslutning: Udvendig gevind ISO228-1 (G, BSPP)

BIM Link: https://www.bimobject.com/sv/alfa-laval/product/cb112

Installation og vedligeholdelse

Flowretning: Modstrøm

Mulig montage retning: Vertikal, Horisontal

Installationen skal udstyres med udstyr, der beskytter varmeveksleren mod tryk og temperaturer uden for de godkendte minimums- og maksimumværdier angivet på mærkepladen.
For at opnå den bedst mulige varmeoverføringskapacitet bør varmeveksleren tilsluttes, så medierne strømmer gennem varmeveksleren i modsatte retninger (modstrøm).
For yderligere information, se vejledningen.
