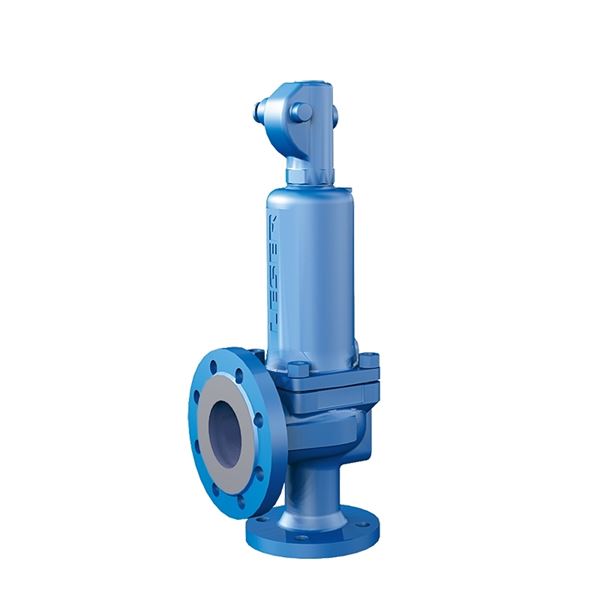

Fuldløft sikkerhedsventil med ANSI flanger til væsker, damp, gasser og aggressive medier.
| Dimensionsområde (DN) | 20 - 150 |
|---|---|
| PN | 16 - 49 |
| Hovedmateriale | Stål |
| Artikelnummer | Udførsel | DN | PN | Åbningstrykbar(g) | Temperatur fra °C | Sæde diametter |
|---|---|---|---|---|---|---|
| AT PIMSV441A |
Type 441 anvendes på hedtvandskedler, trykbeholdere og rørledningssystemer til medier som gasser og trykluft samt inkompressible medier i væskeform. Også af giftig og aggressiv art samt ved lave temperaturer. Kan anvendes ved konstant dynamisk modtryk, dog max. 0,15 x åbningstryk.
PED 2014/68/EU
Produktet er CE-mærket
Produktmærkning: Produktet er mærket med typeskilt
Dimensionsområde (DN): 20 - 150
Direkte virkende højtløftende fjederbelastet sikkerhedsventil.
Type 441 med lukket fjederhus, gastæt H4-løfteanordning (alternativ gastæt H2-kappe) og løftbar kegle.
Type 442 med åbent fjederhus, ikke gastæt H3-løfteanordning og løftbar kegle.
Hovedmateriale: Stål
Hovedmateriale kode: Stål GP240GH N (1.0619)
Indgående materialer: Rustfrit stål
Inkluderet materialekode: Rustfrit stål (1.4122), Syrefast stål AISI 316L (1.4404, CF3M)
Temperatur (°C): -196 - 450
PN: 16 - 49
Tilslutning: Flange ANSI B16.5
Flowretning: Enkeltvirkende
Mulig montage retning: Vertikal, Horisontal
Se vedligeholdelsesmanual
LESERSV-_MAN_DK_1.pdf (PDF-fil, 1,2 MB)
441, 442 API ANSI.pdf (PDF-fil, 779 kB)
LESERSV-_MAN_EN_1.pdf (PDF-fil, 1,2 MB)
