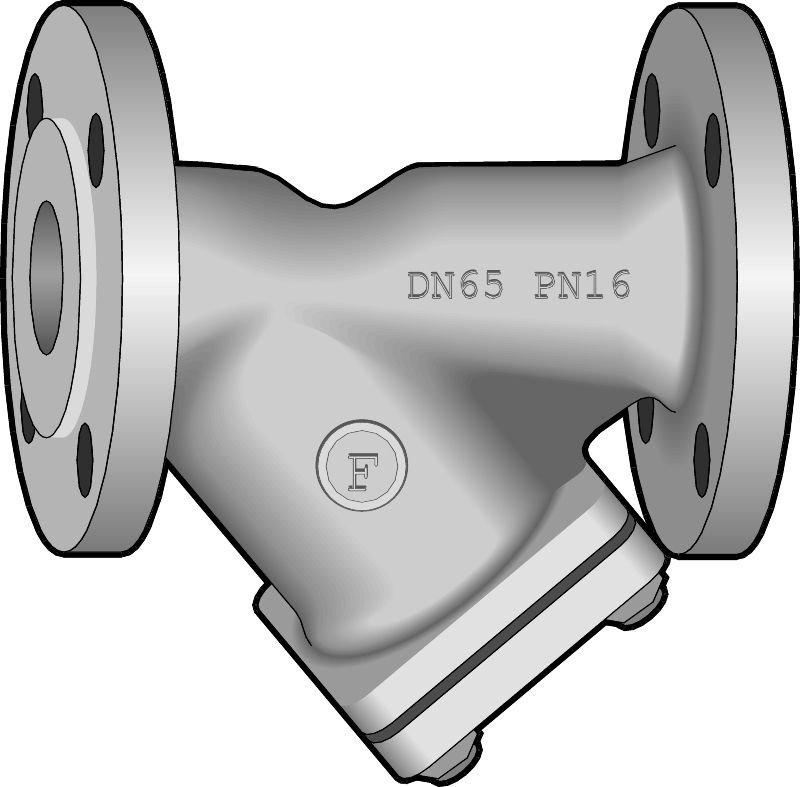

Armatec snavssamler i rustfrit stål med flanger og udskiftelig skråtstillet si. Kan leveres med forskellige si størrelser. For vand, damp, olie, gas og korrosive medier.
| Dimensionsområde | DN15-250 |
|---|---|
| PN | PN40 |
| Temperaturområde | -60°C til 300°C |
| Materialer | Rustfrit stål SS316 |
| Artikelnummer | Antal |
|---|---|
| AT AT4046DK PN40 |
CE-mærkning: Ventilerne er CE-mærket iht. PED. Testet iht. EN12266.
| Materialer: | AT4046DK: Rustfrit stål SS316 (1.4408) |
| Nominelt tryk | AT4046DK: PN40 (Tryk/temperaturgrænser iht. EN1092) |
| Arbejdsgrænser | 40 barg/100°C, 33,7 barg/200°C, 27,4 barg/400°C |
| Materiale Si | Rustfrit stål 1.4401 |
| Maskevide | DN15-20: 0,6mm, DN25-DN65: 0,8mm, DN80-300mm: 1,2mm |
| Installation | Horisontalt (ved damp, med filtret ud til siden) |
Snavssamler med udskiftelig skråstillet si og flangetilslutning. Si af rustfrit stål. Byggelængde efter DIN 3202. Mediet strømmer igennem sien indefra og udefter, hvilket betyder at snavs/partikler samler sig i sien og ikke i huset. Dette gør det muligt at foretage en simpel men effektiv rensning af snavssamleren. Snavssamleren er forsynet med renseprop fra DN50

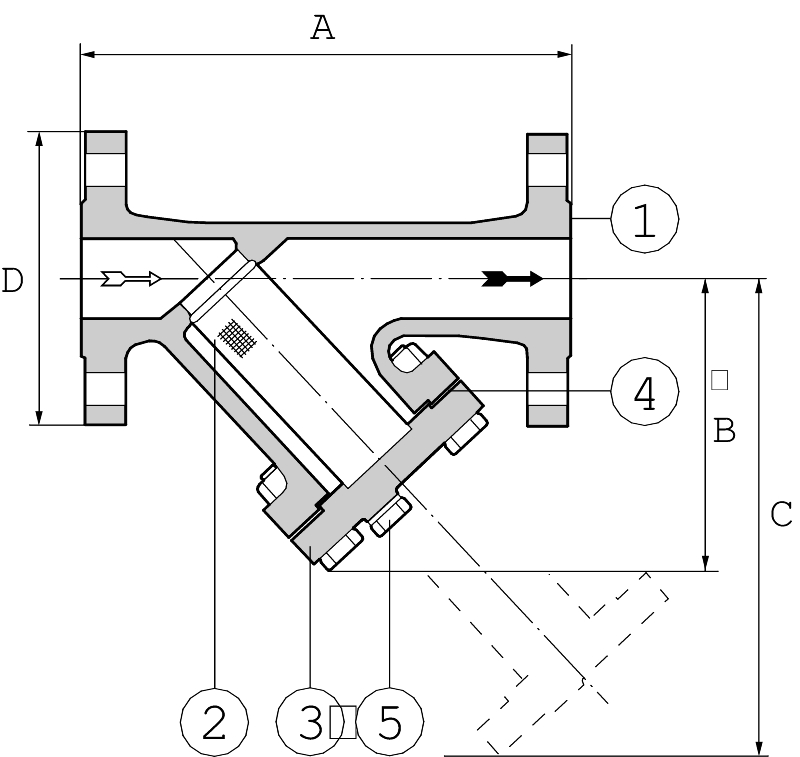

| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | |||||||||||||
| B | 70 | 78 | 85 | 100 | 125 | 135 | 170 | 190 | 230 | 280 | 340 | |||||||||||||
| C | 89 | 110 | 115 | 135 | 170 | 190 | 235 | 280 | 320 | 410 | 480 | |||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | |||||||||||||
| Størrelse renseprop | G 1/2 | G 1/2 | G 1/2 | G 3/4 | G 3/4 | G 3/4 | ||||||||||||||||||
| Vægt | 2,8 | 3,8 | 4,8 | 7,3 | 8,5 | 11,0 | 16 | 22,5 | 33,5 | 60,5 | 91,5 | |||||||||||||
| Mål i mm, vægt i kg. | ||||||||||||||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kvs (m3/h) | 5,6 | 10,7 | 17,6 | 29,1 | 46,1 | 71,6 | 119,5 | 173,5 | 217,5 | 364,4 | 537 | 820 | 1260 | ||||||||||||||
| Zeta værdi | 2,5 | 2,2 | 2,0 | 1,9 | 1,9 | 1,9 | 2,0 | 2,2 | 3,4 | 2,9 | 2,8 | 3,8 | 3,9 | ||||||||||||||
| Gældende for standard si. | |||||||||||||||||||||||||||
- Si-dæksel med kugleventil for udblæsning
- Si med anden maskevide
- med ANSI flanger
- DN200/250 i PN25 udførsel (op til DN150 er PN25/40 ens).
