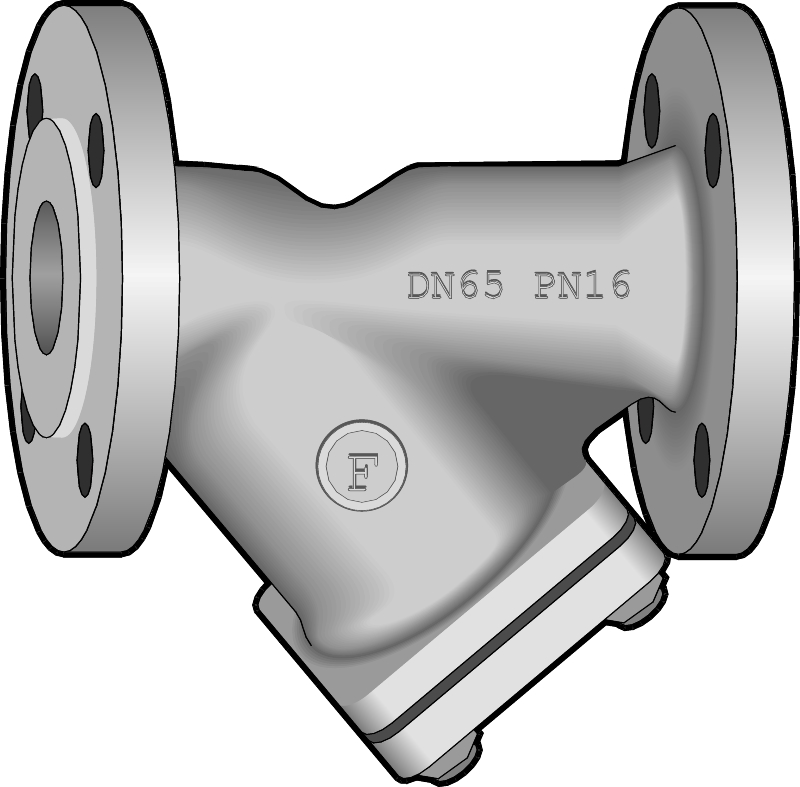

Armatec snavssamler i rustfrit stål med flanger og udskiftelig skråtstillet si. Kan leveres med forskellige si størrelser. For vand, damp, olie, gas og korrosive medier.
| Dimensionsområde | DN15-300 |
|---|---|
| PN | PN16 |
| Temperaturområde | -20°C til 400°C |
| Materialer | Rustfrit stål SS316 |
| Artikelnummer | Antal |
|---|---|
| AT AT4046DK PN16 |
CE-mærkning: Ventilerne er CE-mærket iht. PED. Testet iht. EN12266.
| Materialer: | AT4046DK: Rustfrit stål SS316 (1.4408) |
| Nominelt tryk | AT4046DK: PN16 (Tryk/temperaturgrænser iht. EN1092) |
| Arbejdsgrænser | 16 barg/100°C, 13,4 barg/200°C, 11,8 barg/300°C |
| Materiale Si | Rustfrit stål 1.4401 |
| Maskevide | DN15-DN32: 1,5 mm, DN40-DN300: 2,0mm |
| Installation | Horisontalt (ved damp, med filtret ud til siden) |
| Flangetilslutning | iht. EN1092, DN15-150: PN10/16, DN200-300 PN10 el. PN16 defineres ved ordre |
Snavssamler med udskiftelig skråstillet si og flangetilslutning. Si af rustfrit stål. Byggelængde efter DIN 3202. Mediet strømmer igennem sien indefra og udefter, hvilket betyder at snavs/partikler samler sig i sien og ikke i huset. Dette gør det muligt at foretage en simpel men effektiv rensning af snavssamleren. Snavssamleren er forsynet med renseprop fra DN50

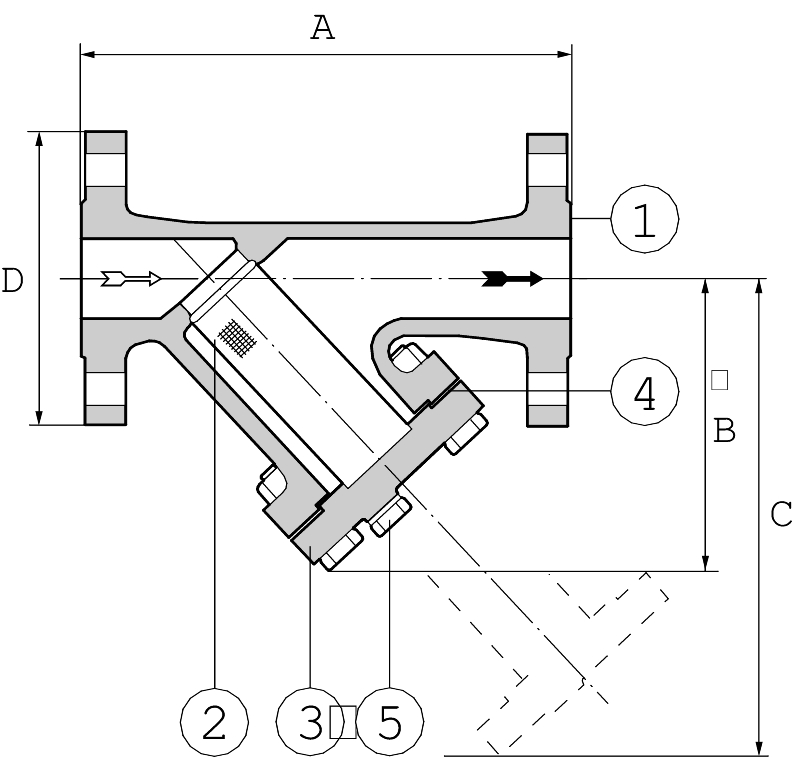

| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 85 | 85 | 114 | 114 | 135 | 155 | 189 | 200 | 232 | 274 | 276 | 377 | 512 | 564 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 89 | 110 | 115 | 135 | 170 | 190 | 235 | 280 | 320 | 410 | 480 | 580 | 680 | 820 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 340 | 405 | 460 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Størrelse renseprop | G 1/2 | G 1/2 | G 1/2 | G 1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vægt | 2,3 | 2,8 | 3,9 | 5,2 | 6,2 | 8,2 | 12 | 15 | 21 | 39 | 43 | 73 | 128 | 184 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Mål i mm, vægt i kg | Mål i mm, vægt i kg. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kvs (m3/h) | 8,8 | 16,9 | 25 | 38 | 56 | 89 | 127 | 200 | 332 | 494 | 675 | 860 | 1735 | ||||||||||||||
| Zeta værdi | 3,2 | 2,1 | 2,5 | 2,8 | 3,1 | 3,5 | 4 | 3,9 | 3,5 | 3,2 | 5,5 | 3,8 | 4,3 | ||||||||||||||
| Gældende for standard si. | |||||||||||||||||||||||||||
- Si-dæksel med kugleventil for udblæsning
- Si med anden maskevide (fin si 0,25mm)
