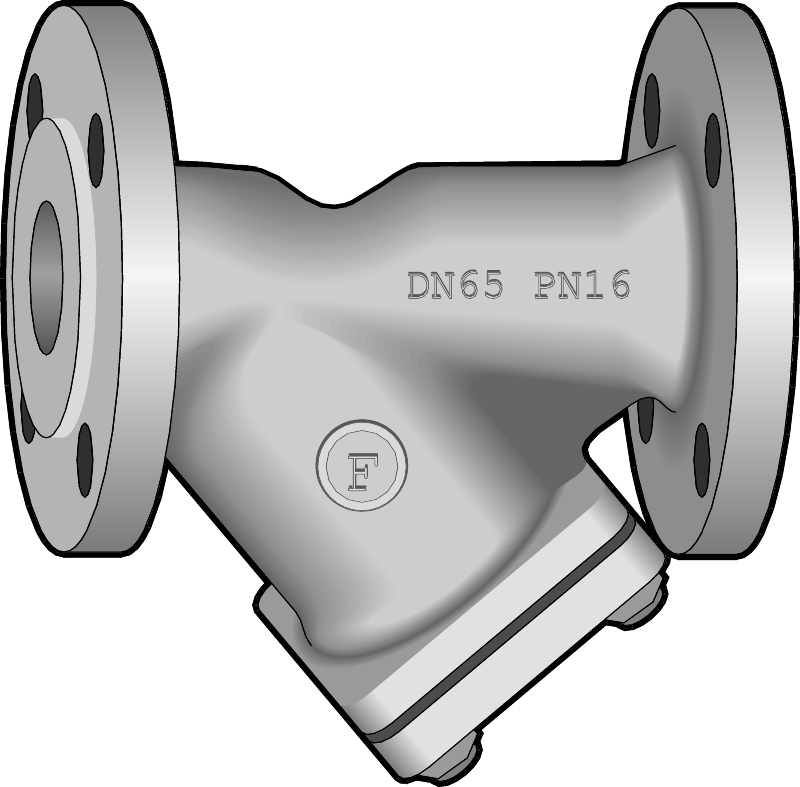

Armatec snavssamler i stål med flanger og udskiftelig skråtstillet si. Kan leveres med forskellige si størrelser og med drænskrue eller udblæsningsventil . Kan anvendes vand, damp, olieprodukter og gas.
| Dimensionsområde | DN15-250 |
|---|---|
| PN | PN40 |
| Temperaturområde | -10°C til 400°C |
| Materialer | Stål GSC25 (GP240GH+N) |
| Artikelnummer | Antal |
|---|---|
| AT AT4042DK |
CE-mærkning: Ventilerne er CE-mærket iht. PED. Testet iht. EN12266.
| Materialer: | AT4042DK: Stål GSC25 |
| Nominelt tryk | AT4042DK: PN40 (tryk/temperaturområde iht. EN1092) |
| Arbejdsgrænser | 37barg/100°C, 35 barg/150°C, 33 barg/200°C, 30 barg/250°C, 27 barg/300°C, 25 barg/350°C, 23 barg/400°C |
| Materiale Si | Rustfrit stål 1.4301 |
| Maskevide | DN15-20: 0,6mm, DN25-DN65: 0,8mm, DN80-300mm: 1,2mm |
| Installation | Horisontalt (ved damp, med filtret ud til siden) |
Snavssamler med udskiftelig skråstillet si og flangetilslutning. Si af rustfrit stål 1.4301. Byggelængde efter DIN 3202. Mediet strømmer igennem sien indefra og udefter, hvilket betyder at snavs/partikler samler sig i sien og ikke i huset. Dette gør det muligt at foretage en simpel men effektiv rensning af snavssamleren. Snavssamleren er forsynet med renseprop fra DN50

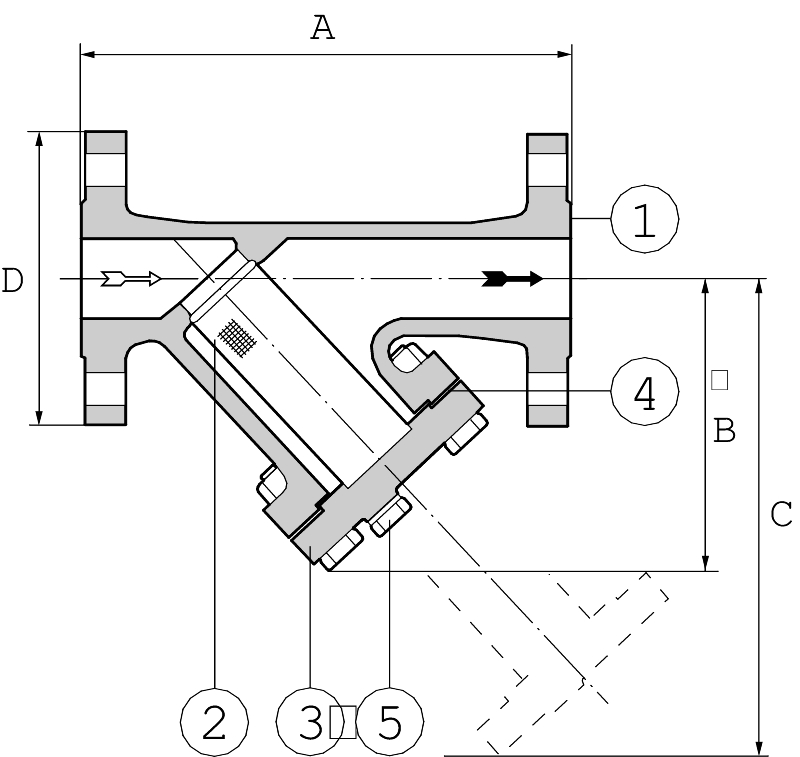

| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||||||||||||
| B | 70 | 80 | 88 | 100 | 125 | 140 | 170 | 190 | 225 | 260 | 320 | 420 | ||||||||||||
| C | 90 | 110 | 120 | 135 | 165 | 195 | 255 | 285 | 325 | 380 | 490 | 620 | ||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 375 | ||||||||||||
| Størrelse renseprop | G 1/2 | G 1/2 | G 1/2 | G 3/4 | G 3/4 | G 3/4 | G 3/4 | |||||||||||||||||
| Vægt | 2,7 | 3,6 | 4,5 | 6,3 | 8,7 | 11,0 | 15 | 22 | 31,5 | 46 | 71 | 135 | ||||||||||||
| Mål i mm, vægt i kg. | ||||||||||||||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kvs (m3/h) | 5,6 | 10,7 | 17,6 | 29,1 | 46,1 | 71,6 | 119,5 | 173,5 | 217,5 | 364,4 | 537 | 820 | 1260 | 1735 | ||||||||||||||
| Zeta værdi | 2,5 | 2,2 | 2,0 | 1,9 | 1,9 | 1,9 | 2,0 | 2,2 | 3,4 | 2,9 | 2,8 | 3,8 | 3,9 | 4,3 | ||||||||||||||
| Gældende for standard si. | ||||||||||||||||||||||||||||
- Si-dæksel med kugleventil for udblæsning
- Si med anden maskevide
- med ANSI flanger
- DN200/250 i PN25 udførsel (op til DN150 er PN25/40 ens).
