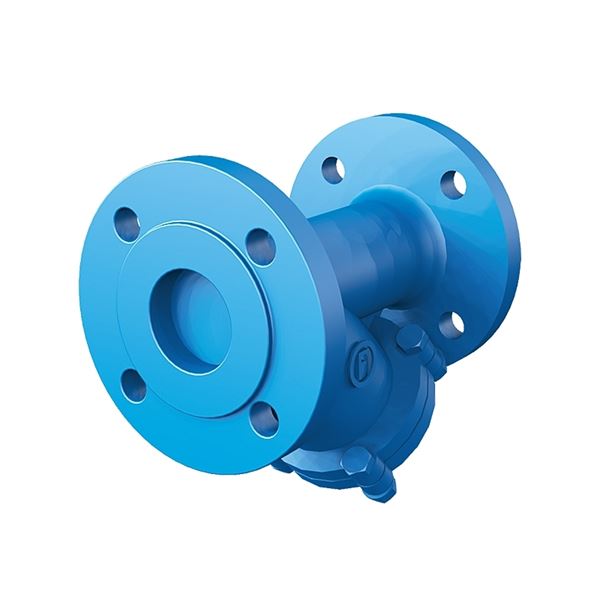

Snavssamler i Y udførsel, Stål PN40, mulighed for forskellige maskevider
| Dimensionsområde (DN) | 15 - 250 |
|---|---|
| PN | 40 |
| Temperatur (°C) | -10 - 400 |
| Hovedmateriale | Stål |
| Artikelnummer | Udførsel | DN | PN | Temperatur fra °C | Maskevidde (mm) |
|---|---|---|---|---|---|
| AT SS2301025 | Partikelseparation | 25 | 40 | -10 - 400 | 0.8 |
| AT SS2301032 | Partikelseparation | 32 | 40 | -10 - 400 | 0.8 |
| AT SS2301040 | Partikelseparation | 40 | 40 | -10 - 400 | 0.8 |
| AT SS2301050 | Partikelseparation | 50 | 40 | -10 - 400 | 0.8 |
| AT SS2301065 | Partikelseparation | 65 | 40 | -10 - 400 | 0.8 |
| AT SS2301080 | Partikelseparation | 80 | 40 | -10 - 400 | 0.8 |
| AT SS2301100 | Partikelseparation | 100 | 40 | -10 - 400 | 1.2 |
| AT SS2301150 | Partikelseparation | 150 | 40 | -10 - 400 | 1.2 |
| AT SS2301200 | Partikelseparation | 200 | 40 | -10 - 400 | 1.2 |
| AT SS2301250 | Partikelseparation | 250 | 40 | -10 - 400 | 1.2 |
| AT PIMSSAT4042DK |
All round snavssamler for mekanisk rensning af vand, damp, olieprodukter og
gas.
PMB.211 Sigtemidler
PED 2014/68/EU, AFS 2016:1
Produktet er CE-mærket
Sundahus: B
Dimensionsområde (DN): 15 - 250
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 480 | 600 | 730 | |
| B | 90 | 110 | 125 | 140 | 180 | 200 | 230 | 330 | 430 | 505 | |
| C | 120 | 135 | 165 | 195 | 255 | 285 | 325 | 490 | 620 | 720 | |
| D | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 300 | 375 | 450 | |
| E | 31 | 38 | 45 | 55 | 71 | 86 | 97 | 142 | 188 | 245 | |
| F | 61 | 72 | 92 | 104 | 140 | 155 | 167 | 261 | 317 | 390 | |
| G | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1.2 | 1.2 | 1.2 | 1.2 | |
| ItemNetWeight | 4.5 | 6.5 | 8.5 | 11 | 15.5 | 21 | 31 | 67 | 134.5 | 210 | 0 |
Snavssamler med udskiftelig skråstillet si og flangetilslutning. Si af rustfrit stål
1.4301. Byggelængde efter DIN 3202. Mediet strømmer igennem sien indefra og
udefter, hvilket betyder at snavs/partikler samler sig i sien og ikke i huset. Dette
gør det muligt at foretage en simpel men effektiv rensning af snavssamleren.
Snavssamleren er forsynet med renseprop fra DN50
Hovedmateriale: Stål
Hovedmateriale kode: Stål GP240GH N (1.0619)
Indgående materialer: Stål
Inkluderet materialekode: Stål GP240GH N (1.0619)
Temperatur (°C): -10 - 400
PN: 40
Tilslutning: Flange EN1092
ETIM klassifikation: EC010151 - Y-filter
BK04 kode: 20704 Filtre
Flowretning: Enkeltvirkende
Mulig montage retning: Vertikal, Horisontal
Iht. instruktion
AT4042DK stål-_PDS_pdf.pdf (PDF-fil, 493 kB)
