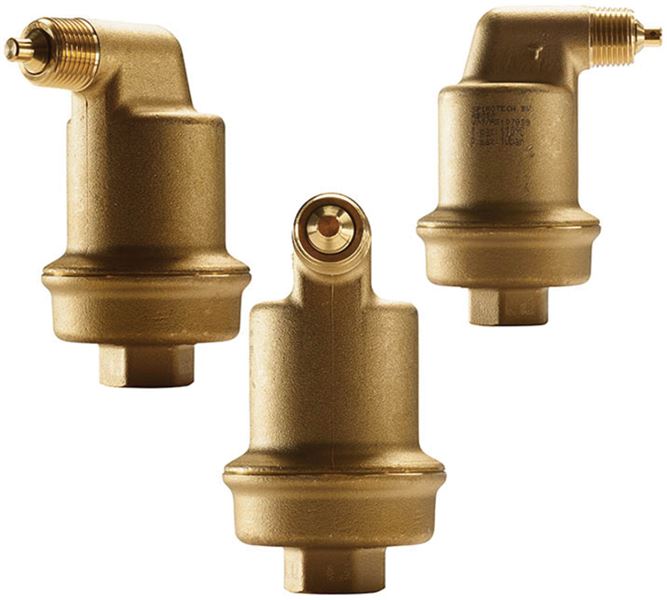

SpiroTop - AB050_96dpi_716x644px_J_NR-3102.jpg

SpiroTop m. messing hus

Automatisk luftudlader til effektiv udluftning i varme og køleanlæg. Antifrostvæske maks. 50% (glykoler - etanol - sprit - brine). Fås med flyder materiale af PP, TPX og AISI afhængigt af medie og temperatur.

Dimensionsområde (DN)15
PN0.5 - 25
Temperatur (°C)0 - 200
HovedmaterialeMessing

Varianter

Artikelnummer Udførsel DN PN Temperatur fra °C Tilslutning 1 - spec. Tilslutning 2 - spec.
AT 447111409 Luft adskillelse 15 10 0 - 180 1/2 1/2
AT 447111599 Luft adskillelse 15 10 0 - 180 1/2 1/2
AT 447111304 Luft adskillelse 15 10 0 - 180 1/2 1/2
AT 447111404 Luft adskillelse 15 25 0 - 150 1/2 1/2
AT 447111204 Luft adskillelse 15 16 0 - 110 1/2 1/2
AT 447111004 Luft adskillelse 15 10 0 - 110 1/2 1/2

Produktinformation

Anvendelsesområde

Benyttes i varme og køleanlæg.
- 447111004 AB050 m. PP flyder 110 °C, 10 bar
- 447111204 AB050/030 m. PP flyder 110 °C, 16 bar
- 447111404 AB050/025 TPX flyder, 150 °C, 25 bar

- 447111304 AB050/008 Solar TPX flyder, 180 °C, 10 bar

- 447111409 / AB050/002 m. TPX flyder, 180 °C, 10 bar
- 447111599 / AB050/007 m. AISI316 flyder 180 °C, 10 bar


Ikke VA godkendt og er ikke egnet til brugsvandsanlæg.
Skal placeres frostfrit.

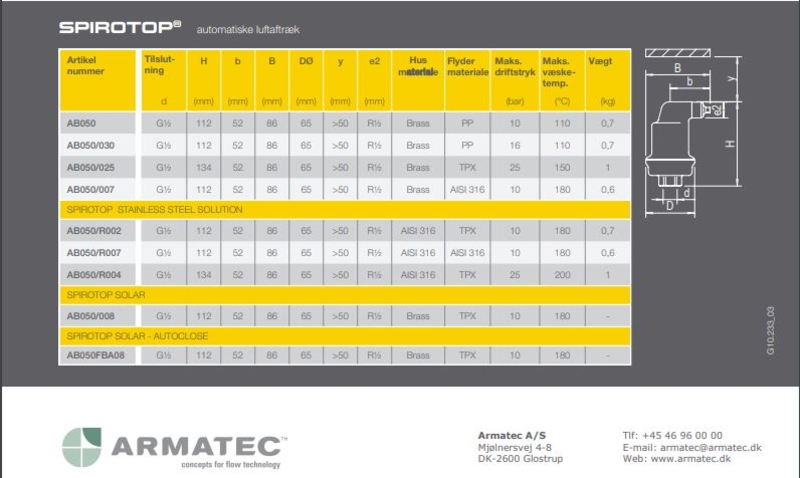

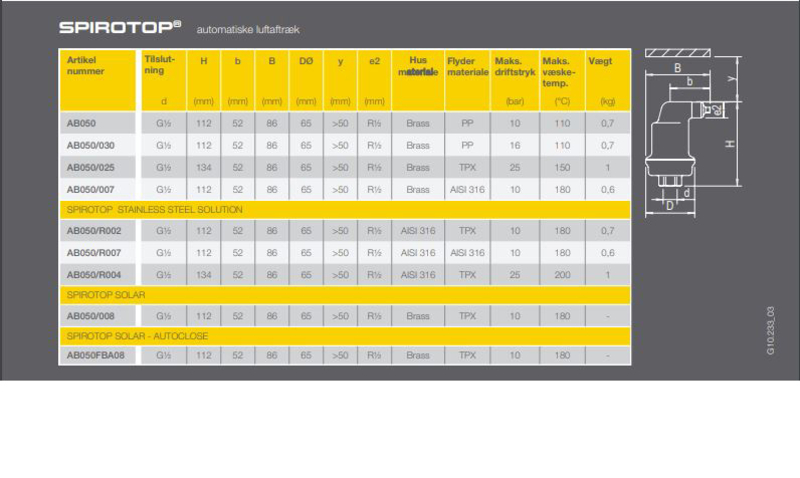

Mål og vægt

Dimensionsområde (DN): 15

Funktion og design

SpiroTop er en automatisk luftudlader der fjerner frigjort luft på det højeste sted i anlægget.
Den automatiske luftudlader er vedligeholdelsefri og sikre kontinuerlig og uforstyrret udluftning.

Tekniske data

Hovedmateriale: Messing

Indgående materialer: Compound

Temperatur (°C): 0 - 200

Temperatur bemærkning: Model vælges udfra anlægges temperatur og tryk.

PN: 0.5 - 25

Installation og vedligeholdelse

Mulig montage retning: Horisontal

Monteres det højeste sted i anlægget. Jævnfør gældende vejledning.
Den automatiske luftudlader er vedligeholdelsefri og må ikke ikke adskilles.
Følg altid den gældende montagevejledning.
