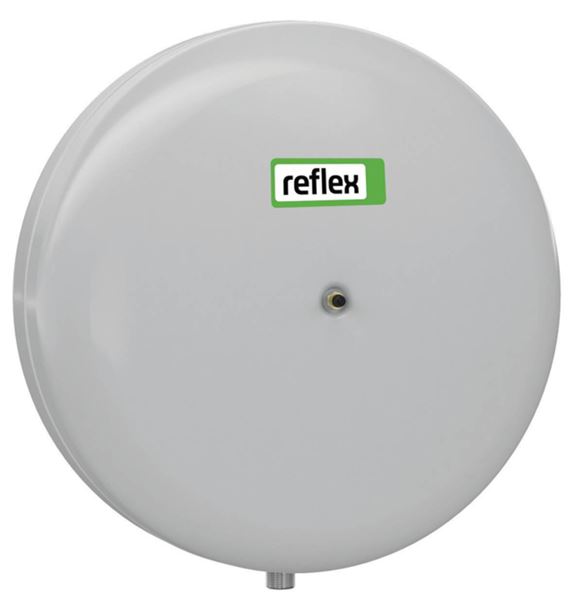

Fortrykt ekspansionsbeholder med bælg AT8321EC

Anvendelsesområde

I varme- og køleanlæg opstår ændringer i anlæggets volumen ved temperatur-
variationer. Ekspansionsbeholderen optager disse volumenændringer samtidig
med, at et passende anlægstryk fastholdes af beholderens fortryk.

Reflex C anvendes til køle- og varmeanlæg med op til 50% glykol. Beholderne er ikke VA-godkendte.

Bælgen klarer en kontinuerlig belastning af medier med temperatur fra 0°C til +70°C, forudsat at medier med temperaturer <0°c er tilsat antifrostvæske.>

Kvalitetssikring

Samtlige størrelser er produceret i overensstemmelse med DIN EN 13831 samt godkendt iht. PED 2014/68/EU.
CE-mærket.

Produktmærkning: Oplysninger om volumen, fortryk, max. tryk, max. temperatur, produktionsår, produktionsnummer, typenummer, CE-mærkning samt producentens navn
angives på beholderens mærkeskilt.

Mål og vægt

Funktion og design

Ekspansionsbeholderen er med fortryk og indeholder en gummibælg. Fortrykket vil som altid standard være med Nitrogen.

Bælgen adskiller systemvandet fra den omgivne komprimerede luft.

Konstruktionen er godkendt til antifrostvæske med et blandingsforhold på op til 50% af eksempelvis: propylen- og ethylenglykol, briner eller sprit.

Ved temperatur ≥70°C monteres en mellembeholder før ekspansionsbeholderen.

Fortrykket bør ifølge DS/EN 12828, modsvare systemets statiske højde + 0,2 til 0,3 bar for at sikre tilstrækkeligt tryk i anæggets højeste punkt.

Tilslutningen til systemet sker i beholderens nederste del (A).

Med stigende systemtemperatur øges volumen på systemvandet, der strømmer ind i beholderens bælg. Bælgen udvides og den omgivne luft komprimeres, således at trykket øges. Ved faldne temperatur mindskes volumen og trykket
falder i anlægget.

Før påfyldning af vand i ekspansionsbeholder, skal fortrykket på luftsiden modsvare den statisk højde + 0,2 til 0,3 bar.

Tekniske data

Hovedmateriale: Stål

Temperatur (°C): -10 - 70

Installation og vedligeholdelse

For at opnå maksimal præstation og maksimal pålidelighed bør ekspansionsbeholderen tilsluttes sugesiden af cirkulationspumpen på systemet.

I tilslutningen, som sidder i bunden af beholderen, anbefales montering af en afspærrings- og aftapningsventil. Det gør at anlægget ikke behøver at lukke ned når fortrykket skal kontrolleres. Hvis systemets temperatur er høj, og det er sandsynligt, at temperaturen i ekspansionsbeholderen vedvarende kan overstige 70ºC, er en mellembeholder AT 8303, nødvendig at montere før beholderen.

Beholderne skal installeres i et frostfrit område.

For sikker drift og funktion er det vigtigt at beholderens fortryk regelmæssigt kontrolleres. Dette sker ved at lukke systemets afspærringsventil og åbne aftapningsventilen for at tømme beholderen for væske. Det er en forudsætning, at beholderen er helt tom for at kunne foretage den rette trykmåling. Via beholderens luftventil kontrolleres og justeres fortrykket med nitrogen.
