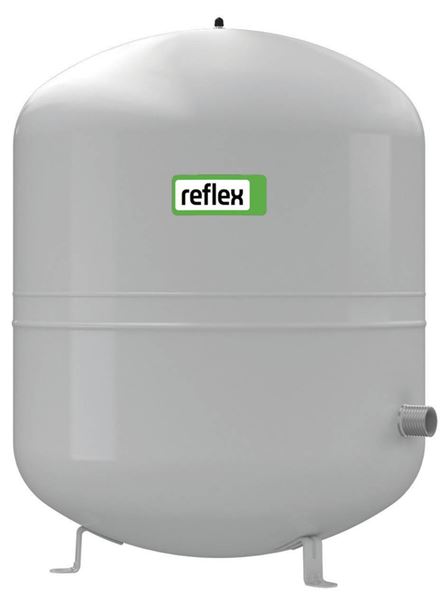

Fortrykt ekspansionsbeholder AT8364S

Anvendelsesområde

I varme- og køleanlæg opstår ændringer i anlæggets volumen ved temperatur-ariationer. Ekspansionsbeholderen optager disse volumenændringer samtidig med, at et passende anlægstryk fastholdes af beholderens fortryk.

Reflex S anvendes til solarvarme-, køle- og varmeanlæg med op til 50% glykol. Beholderne er ikke VA-godkendte.

Bælgen klarer en kontinuerlig belastning af medier med temperatur fra 0°C til +70°C, forudsat at medier med temperaturer <0°c er tilsat antifrostvæske.>

Kvalitetssikring

Samtlige størrelser er produceret i overensstemmelse med DIN EN 13831 samt godkendt iht. PED 2017/68/EU.
CE-mærket.

Produktmærkning: Oplysninger om volumen, fortryk, max. tryk, max. temperatur, produktionsår, produktionsnummer, typenummer, CE-mærkning samt producentens navn angives på beholderens mærkeskilt.

Funktion og design

Ekspansionsbeholder er med fortryk og indeholder en gummibælg. Bælgen adskiller systemvandet fra den omgivne komprimerede luft.

Konstruktionen er godkendt til antifrostvæske med et blandingsforhold på op til 50% af eksempelvis: propylen- og ethylenglykol, briner eller sprit.

Fortrykket bør ifølge DS/EN 12828, modsvare systemets statiske højde + 0,2 til 0,3 bar for at sikre tilstrækkeligt tryk i anæggets højeste punkt.

Tilutningen til systemet sker i beholderens nederste del (A).

Med stigende systemtemperatur øges volumen på systemvandet, der strømmer ind i beholderens bælg. Bælgen udvides og den omgivne luft komprimeres, således at trykket øges. Ved falden temperatur mindskes volumen og trykket falder i anlægget.
Før påfyldning af ekspansionsbeholder skal fortrykket på luftsiden modsvare den statisk højde +0,2 til 0,3 bar.

Beholdere op til 33 L er med beslag til vægmontage og med uudskiftelig bælg.

Beholdere fra 50 L er med fødder og er med uudskiftelig membran.

Tekniske data

Hovedmateriale: Stål

Temperatur (°C): -10 - 70

Installation og vedligeholdelse

For at opnå maksimal præstation og maksimal pålidelighed bør ekspansions-
beholderen tilsluttes sugesiden af cirkulationspumpen på systemet.

I tilslutningen, som sidder i bunden af beholderen, anbefales montering af en afspærrings- og
aftapningsventil. Det gør at anlægget ikke behøver at lukke ned når fortrykket skal kontrolleres.

Hvis systemets temperatur er høj, og det er sandsynligt, at temperaturen i
ekspansionsbeholderen vedvarende kan overstige 70ºC, er en mellembeholder AT 8303, nødvendig at montere før beholderen.

Beholderne skal installeres i et frost-frit område.

For sikker drift og funktion er det vigtigt at beholderens fortryk regelmæssigt kontrolleres. Dette sker ved at lukke systemets afspærringsventil og åbne aftapningsventilen for at tømme beholderen for væske. Det er en forudsætning, at beholderen er helt tom for at kunne foretage den rette trykmåling. Via beholderens luftventil kontrolleres og justeres fortrykket med nitrogen.
