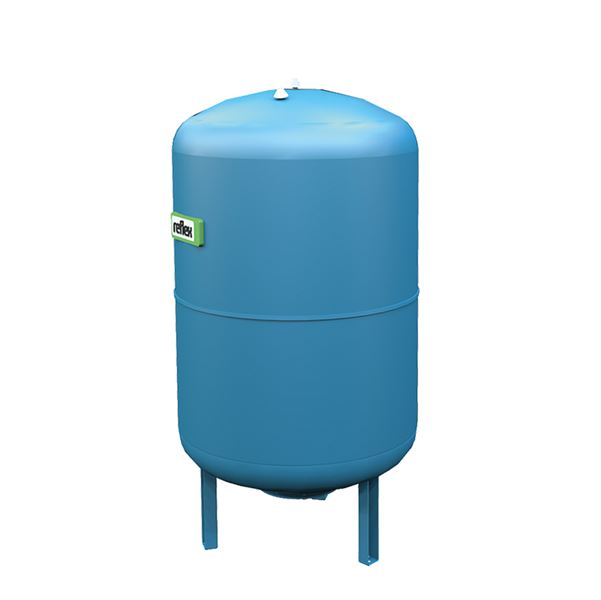

Fortrykt ekspansionsbeholder med bælg AT8321DE

Anvendelsesområde

I varme- og køleanlæg opstår ændringer i anlæggets volumen ved temperaturvariationer. Ekspansionsbeholderen optager disse volumenændringer samtidig med, at et passende anlægstryk fastholdes af beholderens fortryk.

Beholderen anvendes til køle-varmesystemer med op til 50% glykol. Beholderne er ikke VA godkendte.

Bælgen klarer en kontinuerlig belastning af medier med temperatur fra 0°C til

+70°C, forudsat at medier med temperaturer <0°c er tilsat antifrostvæske.>

Fortrykt ekspansionsbeholder med bælg i butylgummi. Beholdere fra 50 l har udskiftelig bælg.
Beholdere fra Ø1000 er inklusiv manometer og fortryksventil som beskyttelses med metalbøjle.
Beholdere til og med 33 l har beslag til vægmontage.
Beholdere fra 50 l og op har justerbare ben/fødder.

Udbudstekst til rådgivere (AMA-kode, i henhold til Svensk byggtjänst)

PLC.41 Lukkede ekspansionsbeholdere med separate rum til væske og gas

Kvalitetssikring

AFS 2016:1

Produktet er CE-mærket

Produktmærkning: Oplysninger om volumen, fortryk, max. tryk, max. temperatur, produktionsår, produktionsnummer, typenummer, CE-mærkning samt producentens navn angives på beholderens mærkeskilt.

Energi- og miljøerklæring

Varedeklaration: Accepteret

Produkt BVB ID: 114370

Sundahus: B

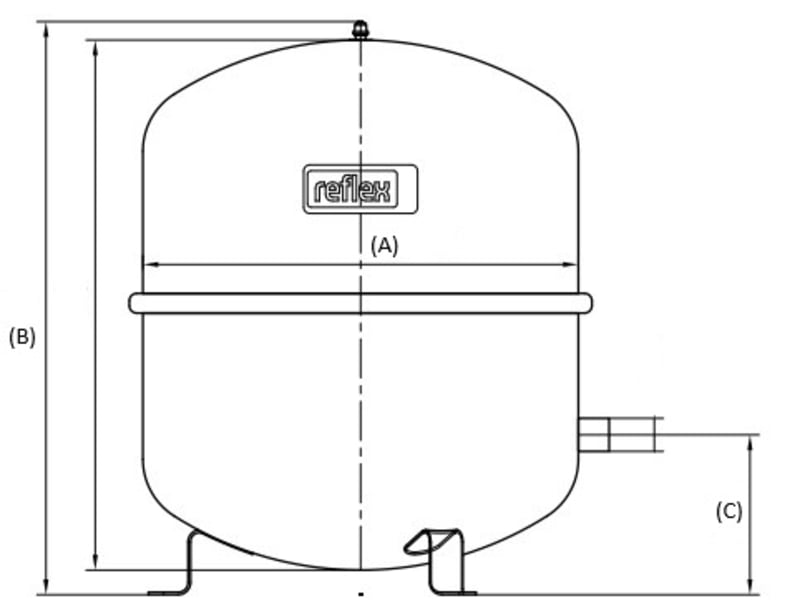

Mål og vægt

Dimensionsområde (liter): 2 - 5000

Funktion og design

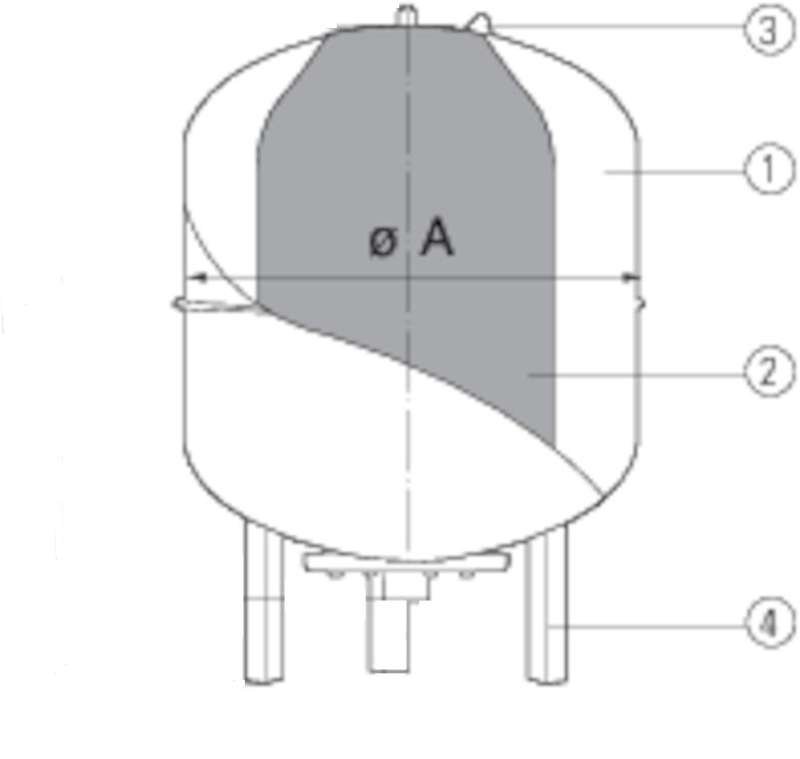

Ekspansionsbeholder er med fortryk og indeholder en gummibælg. Bælgen ad- skiller systemvandet fra den omgivne komprimerede luft.
Konstruktionen er godkendt til antifrostvæske med et blandingsforhold på op til 50% af eksempelvis: propylen- og ethylenglykol, briner eller sprit.
Fortrykket bør ifølge DS/EN 12828, modsvare systemets statiske højde + 0,2 til 0,3 bar for at sikre tilstrækkeligt tryk i anæggets højeste punkt.
Tilslutningen til systemet sker i beholderens nederste del.
Med stigende systemtemperatur øges volumen på systemvandet, der strømmer ind i beholderens bælg. Bælgen udvides og den omgivne luft komprimeres, således at trykket øges. Ved falden temperatur mindskes volumen og trykket falder i anlægget.
Før påfyldning af ekspansionsbeholder skal fortrykket på luftsiden modsvare den statisk højde +0,2 til 0,3 bar.

Tekniske data

Hovedmateriale: Stål

Indgående materialer: Stål, Gummi

Inkluderet materialekode: Butyl

Temperatur (°C): -10 - 70

PN: 10 - 16

ETIM klassifikation: EC010571 - Fartøjskobling

BK04 kode: 20003 Ekspansionsbeholdere og -systemer

Produktfarve: RAL 5007 - Brillantblå

Installation og vedligeholdelse

For at opnå maksimal præstation og maksimal pålidelighed bør ekspansions- beholderen tilsluttes sugesiden af cirkulationspumpen på systemet.
I tilslutningen, som sidder i bunden af beholderen, anbefales montering af en af- spærrings- og
aftapningsventil. Det gør at anlægget ikke behøver at lukke ned når fortrykket skal kontrolleres.
Hvis systemets temperatur er høj, og det er sandsynligt, at temperaturen i ekspansionsbeholderen vedvarende kan overstige 70ºC, er en mellembeholder AT 8303, nødvendig at montere før beholderen.
Beholderne skal installeres i et frost-frit område.

For sikker drift og funktion er det vigtigt at beholderens fortryk regelmæssigt kon- trolleres. Dette sker ved at lukke systemets afspærringsventil og åbne aftapnings- ventilen for at tømme beholderen for væske. Det er en forudsætning, at beholderen er helt tom for at kunne foretage den rette trykmåling. Via beholder- ens luftventil kontrolleres og justeres fortrykket med nitrogen.
For kontrol af fortryk, anbefales Reflex digital fortryksmåler, vort varenr.: AT8370DGP med digitalt display til fortryk mellem 0-9 bar.
