Fortrykt ekspansionsbeholder med bælg AT8321C-DE

Anvendelsesområde

I varme- og køleanlæg opstår ændringer i anlæggets volumen ved temperatur-
variationer. Ekspansionsbeholderen optager disse volumenændringer samtidig
med, at et passende anlægstryk fastholdes af beholderens fortryk.

Refix C-DE anvendes til teknisk vand og trykforøgningsanlæg.
Beholderne er ikke VA-godkendte.

Bælgen klarer en kontinuerlig belastning af medier med temperatur fra 0°C til +70°C, forudsat at medier med temperaturer <0°c er tilsat antifrostvæske.>

Udbudstekst til rådgivere (AMA-kode, i henhold til Svensk byggtjänst)

PLC.41 Lukkede ekspansionsbeholdere med separate rum til væske og gas

Kvalitetssikring

PED 2014/68/EU, AFS 2016:1

Produktet er CE-mærket

Produktmærkning: Oplysninger om volumen, fortryk, max. tryk, max. temperatur, produktionsår, produktionsnummer, typenummer, CE-mærkning samt producentens navn angives på beholderens mærkeskilt.

Energi- og miljøerklæring

Mål og vægt

Dimensionsområde (liter): 25 - 80

Funktion og design

Ekspansionsbeholderen er med fortryk og indeholder en gummibælg. Fortrykket vil som altid standard være med Nitrogen.

Bælgen adskiller systemvandet fra den omgivne komprimerede luft. Vandet har altså ingen kontakt med beholderens stål-inderside.
Dette modvirker korrosion af beholderen, og forlænger levetiden.

Konstruktionen er godkendt til antifrostvæske med et blandingsforhold på op til 50% af eksempelvis: propylen- og ethylenglykol, briner eller sprit.

Ved temperatur ≥70°C monteres en mellembeholder før ekspansionsbeholderen.

Fortrykket bør ifølge DS/EN 12828, modsvare systemets statiske højde + 0,2 til 0,3 bar for at sikre tilstrækkeligt tryk i anæggets højeste punkt.

Tilutningen til systemet sker i beholderens nederste del (A).

Med stigende systemtemperatur øges volumen på systemvandet, der strømmer ind i beholderens bælg. Bælgen udvides og den omgivne luft komprimeres, således at trykket øges. Ved faldne temperatur mindskes volumen og trykket
falder i anlægget.

Før påfyldning af ekspansionsbeholder skal fortrykket på luftsiden modsvare den statisk højde + 0,2 til 0,3 bar.

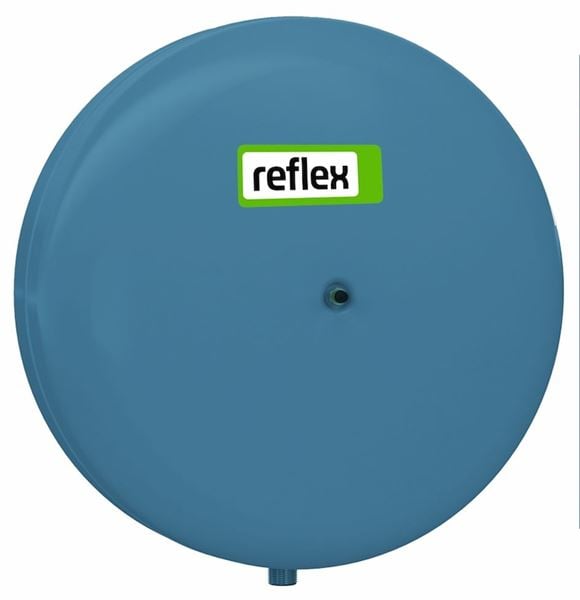

Fortrykt discosformet ekspansionsbeholder med bælg i butylgummi.

Tilslutningsstuds i AISI 304.
Inkl. vægbeslag.

Tekniske data

Hovedmateriale: Stål

Indgående materialer: Stål, Gummi

Inkluderet materialekode: Butyl

Temperatur (°C): -10 - 70

PN: 10 - 16

ETIM klassifikation: EC010571 - Fartøjskobling

BK04 kode: 20003 Ekspansionsbeholdere og -systemer

Produktfarve: RAL 5007 - Brillantblå

Installation og vedligeholdelse

For at opnå maksimal præstation og maksimal pålidelighed bør ekspansions-
beholderen tilsluttes sugesiden af cirkulationspumpen på systemet.

I tilslutningen, som sidder i bunden af beholderen, anbefales montering af en afspærrings- og
aftapningsventil. Det gør at anlæget ikke behøver at lukke ned når fortrykket skal
kontroleres.

Hvis systemets temperatur er høj, og det er sandsynligt, at temperaturen
i ekspansionsbeholderen vedvarende kan overstige 70ºC, er en mellembeholder AT 8303, nødvendig at montere før beholderen.

Beholderne skal installeres i et frost-frit område.

For sikker drift og funktion er det vigtigt at beholderens fortryk regelmæssigt kontrolleres. Dette sker ved at lukke systemets afspærringsventil og åbne aftapningsventilen for at tømme beholderen for væske. Det er en forudsætning, at beholderen er helt tom for at kunne foretage den rette trykmåling. Via beholderens luftventil kontrolleres og justeres fortrykket med nitrogen.
