Fortrykt ekspansionsbeholder med bælg AT 8321EG

Anvendelsesområde

I varme- og køleanlæg opstår ændringer i anlæggets volumen ved temperatur-
variationer. Ekspansionsbeholderen optager disse volumenændringer samtidig
med, at et passende anlægstryk fastholdes af beholderens fortryk.

Reflex G anvendes til køle- og varmeanlæg med op til 50% glykol. Beholderne er ikke VA-godkendte.

Bælgen klarer en kontinuerlig belastning af medier med temperatur fra 0°C til +70°C, forudsat at medier med temperaturer <0°c er tilsat antifrostvæske.>

Udbudstekst til rådgivere (AMA-kode, i henhold til Svensk byggtjänst)

PLC.41 Lukkede ekspansionsbeholdere med separate rum til væske og gas

Kvalitetssikring

PED 2014/68/EU

Produktmærkning: Oplysninger om volumen, fortryk, max. tryk, max. temperatur, produktionsår,
produktionsnummer, typenummer, CE-mærkning samt producentens navn
angives på beholderens mærkeskilt

Mål og vægt

Dimensionsområde (liter): 100 - 5000

Funktion og design

Ekspansionsbeholder er med fortryk og indeholder en gummibælg. Bælgen adskiller systemvandet fra den omgivne komprimerede luft.

Konstruktionen er godkendt til antifrostvæske med et blandingsforhold på op til 50% af eksempelvis: propylen- og ethylenglykol, briner eller sprit.

Fortrykket bør ifølge DS/EN 12828, modsvare systemets statiske højde + 0,2 til 0,3 bar for at sikre tilstrækkeligt tryk i anæggets højeste punkt.

Tilutningen til systemet sker i beholderens nederste del.

Med stigende systemtemperatur øges volumen på systemvandet, der strømmer ind i beholderens bælg. Bælgen udvides og den omgivne luft komprimeres, således at trykket øges. Ved falden temperatur mindskes volumen
og trykket falder i anlægget.
Før påfyldning af ekspansionsbeholder skal fortrykket på luftsiden modsvare den statisk højde +0,2 til 0,3 bar.

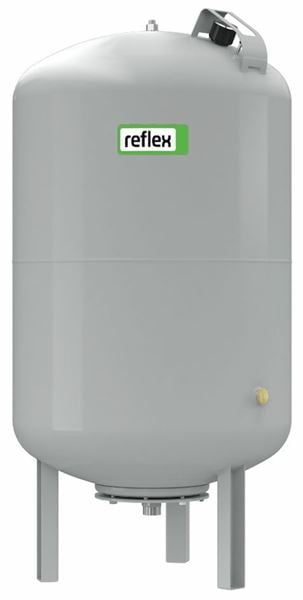

Fortrykt ekspansionsbeholder med udskiftelig bælg i butylgummi som
gulvmodel.

Inklusiv metalbøjle for beskyttelse af manometer og fortryksventil.

Tekniske data

Hovedmateriale: Stål

Indgående materialer: Stål, Gummi

Inkluderet materialekode: Butyl

Temperatur (°C): 0 - 70

PN: 6 - 16

ETIM klassifikation: EC010958 - Membran ekspansionsbeholder

BK04 kode: 20003 Ekspansionsbeholdere og -systemer

Produktfarve: RAL 7040 - Vinduesgrå

Installation og vedligeholdelse

Mulig montage retning: Vertikal

For at opnå maksimal præstation og maksimal pålidelighed bør ekspansions-
beholderen tilsluttes sugesiden af cirkulationspumpen på systemet.

I tilslutningen, som sidder i bunden af beholderen, anbefales montering af en afspærrings- og
aftapningsventil. Det gør at anlægget ikke behøver at lukke ned når fortrykket skal kontrolleres.

Hvis systemets temperatur er høj, og det er sandsynligt, at temperaturen i
ekspansionsbeholderen vedvarende kan overstige 70ºC, er en mellembeholder AT 8303, nødvendig at montere før beholderen.

Beholderne skal installeres i et frost-frit område.

For sikker drift og funktion er det vigtigt at beholderens fortryk regelmæssigt kontrolleres. Dette sker ved at lukke systemets afspærringsventil og åbne aftapningsventilen for at tømme beholderen for væske. Det er en forudsætning, at beholderen er helt tom for at kunne foretage den rette trykmåling. Via beholderens luftventil kontrolleres og justeres fortrykket med nitrogen.
