Armatec gummiskydeventil AT2249B (kort model)

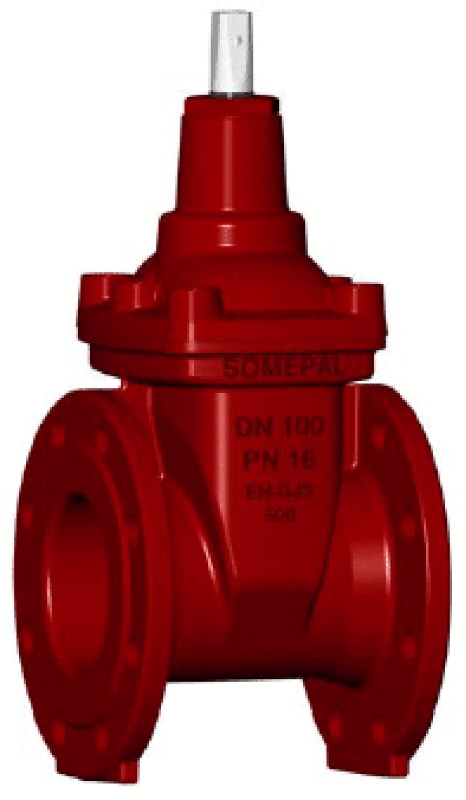

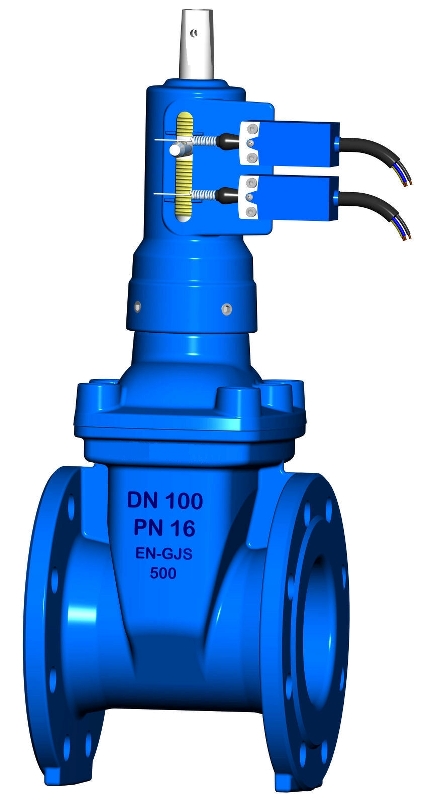

Armatec skydeventil type AT2249B med håndhjul , PN10/16 til spildevand (15 års garanti)Skydeventil med gummiskyder i NBR anvendes til vand og væsker. Indspændes mellem PN10/16 DIN fl. DIN 3202-F4, Hus i GGG50 (EN-GJS-500-7) Expoxy lakeret 250 micron

Dimensionsområde	DN 40-500
PN	10/16
Temperaturområde	70°C
Materiale	GGG/NBR

Produktinformation
Downloads

Produktinformation

Anvendelse

Armatec skydeventil type AT2248B med håndhjul for spildevand (15 årsproduktgaranti)
Skydeventil med gummiskyder i NBR for anvendelse til vand og væsker.
Kort model F4, Hus i GGG50, Expoxy lakeret 250 micron

Kvalitetssikring

Ventilen er CE mærket iht. PED.

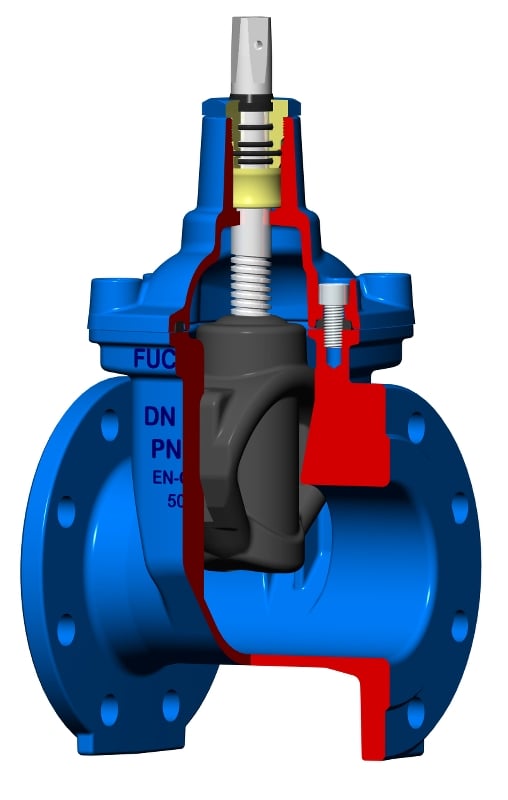

Materialer

1	Hus	Sejjern EN-GJS-500
2	Top	Sejjern EN-GJS-500
3	Skyder	Sejjern EN-GJS-500 beklædt med NBR
4	Spindel	Rustfrit stål AISI316
5	O-ringe	NBR
6	Pakning	NBR
7	Bøsning	Messing CUZn39Pb3/Sejjern
8	Bolte	Rustfrit stål (X5CrNI18-10) forseglet
9	Coating	Epoxy Indvendig og udvendig > 250µm (Resicoat R4 rødbrun)

Tekniske data

Tilslutning:	Flanger: DN 40 - DN 500
Installation:	Horisontalt og vertikalt
Nominelt tryk:	PN 10 eller PN16

Funktion og konstruktion

Ventilen er konstrueret iht. EN1171/EN1074, flanger iht. EN 1092-2 og indbygningsmål iht. EN558 (DIN F4)
Indspændes mellem PN10/16 til DN150. Over DN150 vælges PN10 eller PN16.

Tæthedsklasse A iht. EN12266-1

Mål

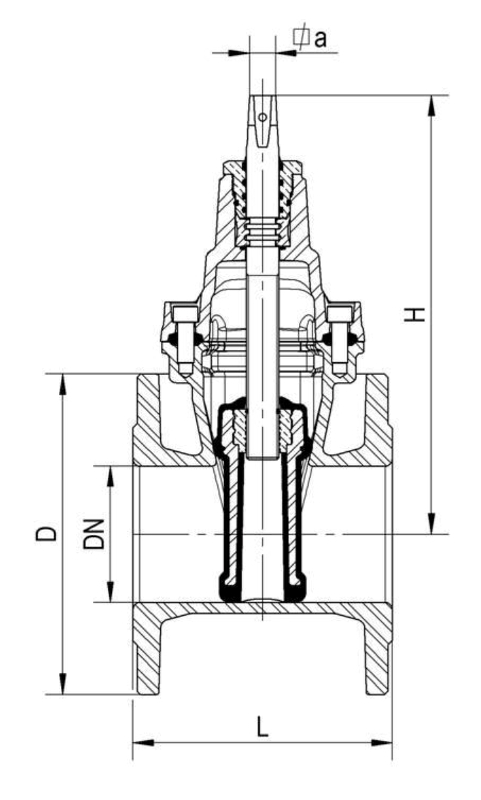

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500
Flanger efter DIN 1092-2
L	140	150	170	180	190	200	210	230	250	270	290	310	330	350
H	235	235	250	290	325	362	425	505	635	725	940	940	1120	1120
D (PN10)	150	165	185	200	220	250	285	340	400	455	505	565	615	670
D (PN16)	150	165	185	200	220	250	285	340	400	455	520	580	640	715
Vægt i kg	9	9,5	12	16	20	25	33	50	80	102	221	240	393	426
Antal omdrej.	13	13	13	16	20	25	30	33,5	41,5	50	57	57	62,5	62,5
Moment Nm	20	22	30	44	47	49	69	85	109	140	155	170	280	280
Kvs	115	200	375	600	1000	1900	2900	6200	1100	17000		34000		60000
ISO flange	F10	F10	F10	F10	F10	F10	F10	F14	F14	F14	F14	F14	F14	F14
Mål i mm.
