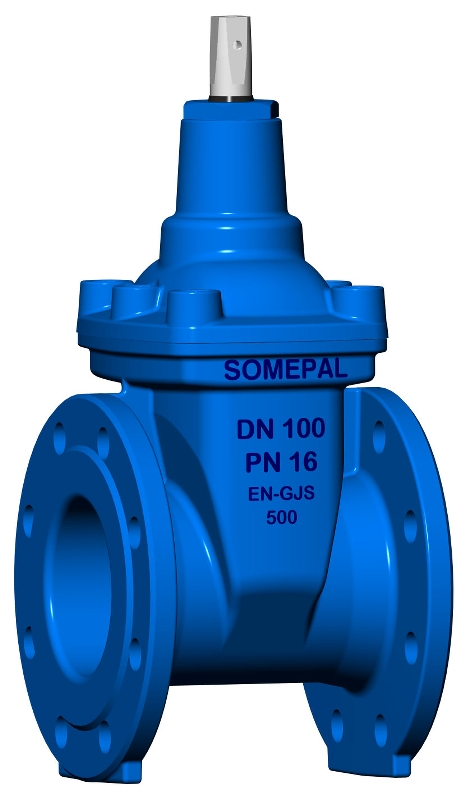

Armatec skydeventil type AT2248B med håndhjul , PN10/16 til drikkevand (15 års garanti)Skydeventil med gummiskyder i EPDM anvendes til vand og væsker. Indspændes mellem PN10/16 DIN fl. DIN 3202-F4, Hus i GGG50 (EN-GJS-500-7) Expoxy lakeret 250 micron RAL5005
| Dimensionsområde | DN 40-500 |
|---|---|
| PN | 10/16 |
| Temperaturområde | 70°C |
| Materiale | GGG/EPDM |
| 1 | Hus | Sejjern EN-GJS-500 |
| 2 | Top | Sejjern EN-GJS-500 |
| 3 | Skyder | Sejjern EN-GJS-500 beklædt med EPDM |
| 4 | Spindel | Rustfrit stål AISI420 (X20 cr13) |
| 5 | O-ringe | EPDM |
| 6 | Pakning | EPDM |
| 7 | Bøsning | Messing CUZn39Pb3/Sejjern |
| 8 | Bolte | Rustfrit stål (X5CrNI18-10) forseglet |
| 9 | Coating | Epoxy Indvendig og udvendig > 250µm (Resicoat 9000 R4 Blue) |
| Tilslutning: | Flanger: DN 40 - DN 500 |
| Installation: | Horisontalt og vertikalt |
| Nominelt tryk: | PN 10 eller PN16 |
Ventilen er konstrueret iht. EN1171/EN1074, flanger iht. EN 1092-2 og indbygningsmål iht. EN558 (DIN F4)
Indspændes mellem PN10/16 til DN150. Over DN150 vælges PN10 eller PN16.
Tæthedsklasse A iht. EN12266-1

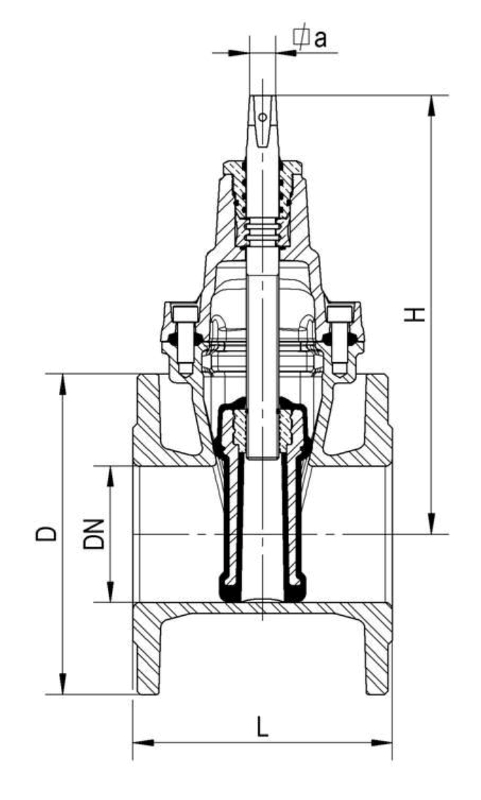

| Flanger efter DIN 1092-2 | ||||||||||||||||||||||||||||
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | ||||||||||||||
| H | 235 | 235 | 250 | 290 | 325 | 362 | 425 | 505 | 635 | 725 | 940 | 940 | 1120 | 1120 | ||||||||||||||
| D (PN10) | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 400 | 455 | 505 | 565 | 615 | 670 | ||||||||||||||
| D (PN16) | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 400 | 455 | 520 | 580 | 640 | 715 | ||||||||||||||
| Vægt i kg | 9 | 9,5 | 12 | 16 | 20 | 25 | 33 | 50 | 80 | 102 | 221 | 240 | 393 | 426 | ||||||||||||||
| Antal omdrej. | 13 | 13 | 13 | 16 | 20 | 25 | 30 | 33,5 | 41,5 | 50 | 57 | 57 | 62,5 | 62,5 | ||||||||||||||
| Moment Nm | 20 | 22 | 30 | 44 | 47 | 49 | 69 | 85 | 109 | 140 | 155 | 170 | 280 | 280 | ||||||||||||||
| Kvs | 115 | 200 | 375 | 600 | 1000 | 1900 | 2900 | 6200 | 1100 | 17000 | 34000 | 60000 | ||||||||||||||||
| ISO flange | F10 | F10 | F10 | F10 | F10 | F10 | F10 | F14 | F14 | F14 | F14 | F14 | F14 | F14 | ||||||||||||||
| Mål i mm. | ||||||||||||||||||||||||||||
Endestopkontakter mekaniske eller induktive

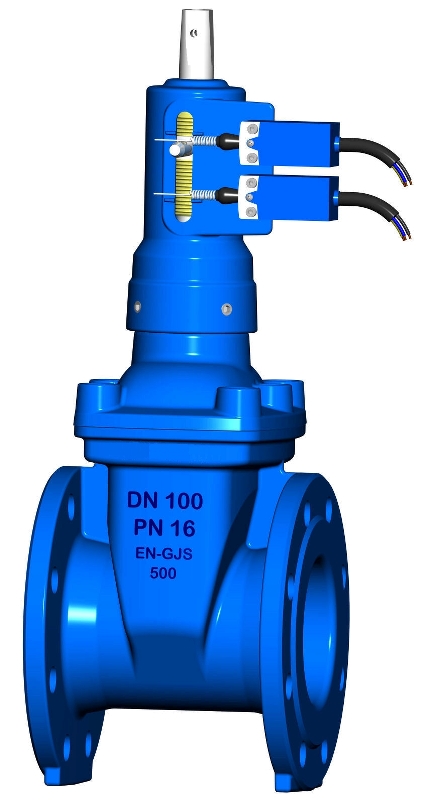

Med Bernard elektrisk aktuator
Udførsel i PN25 (lang model)
