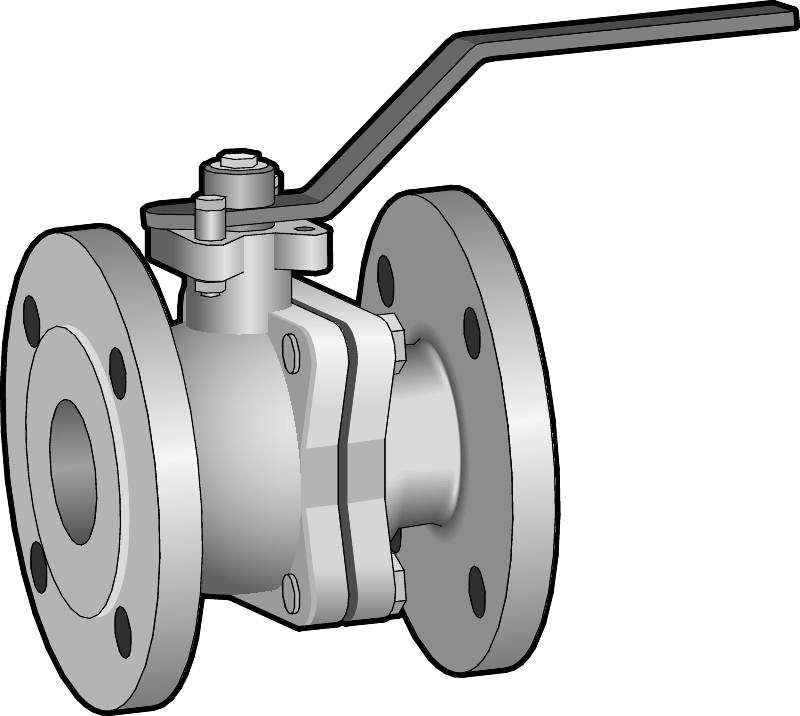

2 - delt kugleventil med flanger for fortrinvis koldt og varmt vand, og ikke aggressive medier.
| Dimensionsområde | DN 15-200 |
|---|---|
| PN | 16 |
| Temperaturområde | 120 ºC |
| Materialer | Støbejern |
| Artikelnummer | Antal |
|---|---|
| AT AT3587 |
CE-mærkning
CE mærkning iht. PED Kat. 1 gruppe 2

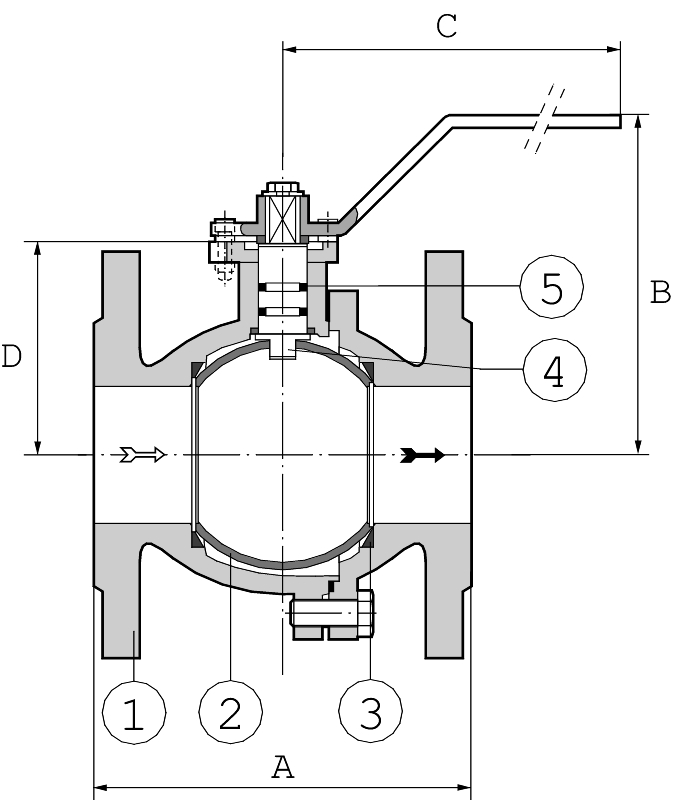

| 1 | Ventilhus | støbejern | GG 20 |
| 2 | Kugle | rustfrit stål | AISI 304 |
| 3 | Sæde | PTFE | |
| 4 | Spindel | rustfrit stål | AISI 303 |
| 5 | O-ring | viton |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||||
| A | 115 | 120 | 125 | 130 | 140 | 150 | 170 | 180 | 190 | 325 | 350 | 400 | ||||||||||||
| B | 108 | 113 | 118 | 130 | 135 | 138 | 156 | 167 | 170 | 195 | 225 | 270 | ||||||||||||
| C | 160 | 160 | 160 | 160 | 200 | 200 | 250 | 250 | 320 | 320 | 500 | 500 | ||||||||||||
| D | 50 | 55 | 60 | 72 | 77 | 80 | 98 | 108,5 | 134 | 160 | 190 | 235 | ||||||||||||
| Vikt | 2,1 | 2,7 | 3,6 | 5,3 | 6,6 | 8,7 | 11,2 | 14 | 19,5 | 33,2 | 47,5 | 79,5 | ||||||||||||
| Mål i mm. Vægt i kg. | ||||||||||||||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Nm | 5 | 9 | 12 | 15 | 30 | 40 | 45 | 80 | 140 | 240 | 280 | 380 |
| Fig.nr | Tillslutningsform | |
| AT 3587 | DN 15-200 | Flanger iht. SS 335-PN 16 |
