Kugleventil med V-port regulering

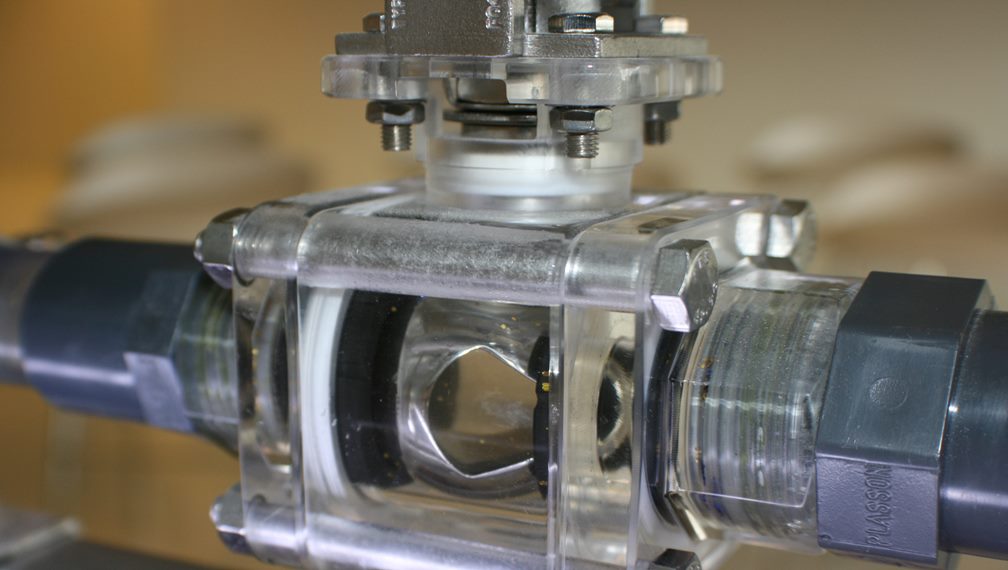

V-port regulering af en kugleventil er en god løsning til flowregulering, og kan bruges i mange tilfælde til en god, stabil regulering. Uden at gå på kompromis med det væsentlige - nemlig at opretholde en stabil og nøjagtig flowregulering.

Man får en super kompakt løsning med lav vægt, der samtidig er 100% tæt i gennemløbet. Det betyder at der ikke kræves en automatisk on/off ventil foran reguleringsventilen, som er nødvendigt på traditionelle reguleringsventiler, hvilket resulterer i yderligere besparelser i forhold til installation og vedligehold. Derudover er det også muligt at driftspersonalet selv vedligeholder reguleringsventilen, ligesom med andre 3-delte kugleventiler fra Armatec. Sammenlignet med andre reguleringens ventiler i rustfri stål er dette en meget økonomisk løsning.

  • Lave installationsomkostninger
  • Alsidige og fleksible muligheder
  • 2-i-1 løsning - regulering og on-off
  • Problemfri “on-site” vedligeholdelse
  • Lineær gennemstrømning samt høj Kv-værdi

Reguleringsområdet

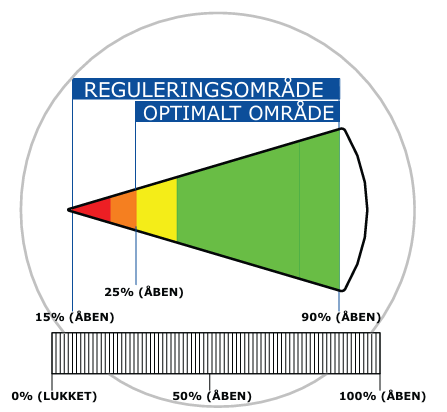

V-port regulering er som vist på figur 1. er en kugle med V spor i. Dette spor kan som standart fås i som 30° eller 60°. Jo højere åbningsgrad af kuglen jo større KV-værdi.
0-25 % åben: lille gennemstrømning, ustabil regulering.
25-90 % åben: optimal regulerings område.
100 % åben: 20-30% mere flow kapacitet end ved 90% åben.


Figur 1: V-port reguleringsområde

Det tilrådes ikke at overstige differenstryk over 5 barg, af hensyn til flowhastighed og støj.
Max differens tryk er 15 barg for væsker (ikke kritisk flow). Regulering af damp må ikke overstige driftstryk på 7 barg (med PEEK sædemateriale er 9 barg muligt).
Når man bruger V-port kugleventil til dampregulering, er det af stor betydning, at installationen er uden bøjninger og reduktioner indenfor en afstand på 6-10 gange rørdiameteren. Turbulens og ikke-lineær strømning vil medføre ekstra slid på sæderne. Undgå “genfordampning” da dette kan beskadige reguleringsventilen. Sørg altid for at have etableret dræn så dampslag undgås. Dampslag/væskeslag kan beskadige dampkomponenterne i systemet.

Montering

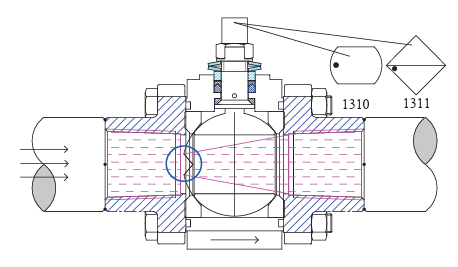

Når man monterer en V-port kugleventil, er det vigtigt, at V-udskæringen åbner mod mediestrømmen “upstreams” som illustreret på figur 2. Kugleventiler, der leveres med V-port fra Armatec, er opmærket på toppen af spindlen, så man kan identificere, hvilken vej V-porten vender inde i kugleventilen. Det er vigtig, at man er opmærksom på, at man vender kuglen rigtigt, hvis man evt. adskiller kugleventilen i forbindels med service eller montage.


Figur 2: Montering af V-port
